Beschreibung

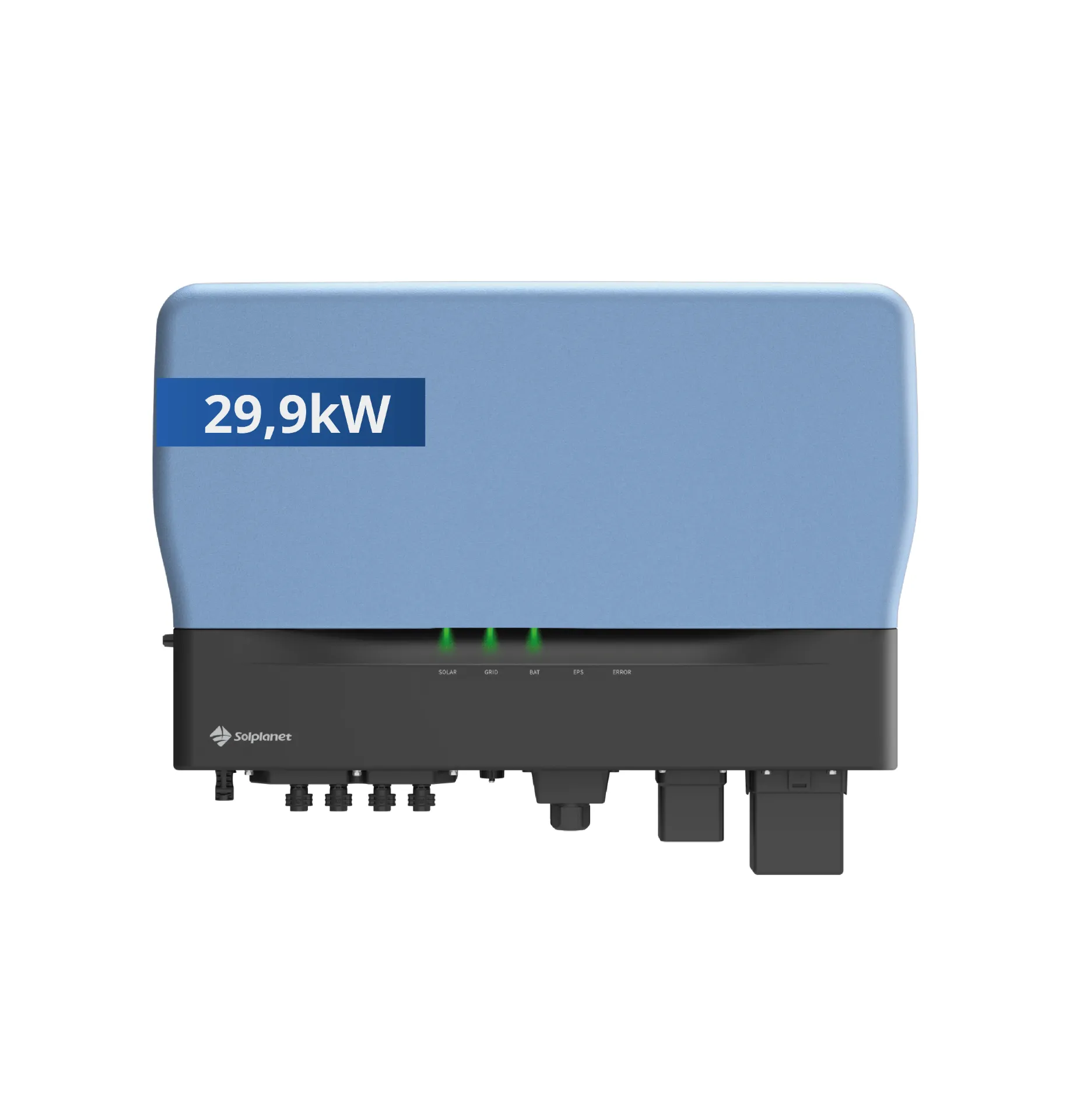

Der Solplanet ASW29.9K-TH ist ein dreiphasiger Hybrid-Wechselrichter der ASW-TH-Serie für größere PV-Anlagen und kompatible Hochvolt-Batteriespeicher. Die 29,9-kW-Ausführung unterstützt bis zu 59,8 kWp PV-Anlagenleistung. Vier unabhängige MPP-Tracker mit jeweils zwei Stringanschlüssen ermöglichen die Einbindung unterschiedlicher Dachausrichtungen. Zwei unabhängige Batterieeingänge, ShadeSol-Schattenmanagement und eine dynamische Einspeiseregelung unterstützen die bedarfsgerechte Nutzung der Solarenergie. Ein EPS-Ausgang ermöglicht bei entsprechend ausgelegtem Batteriesystem eine Ersatzstromversorgung.
Merkmale
- 29,9-kW-Ausführung mit bis zu 200 % PV-Überdimensionierung
- Vier MPP-Tracker, je zwei Stringanschlüsse und bis zu 40 A Eingangsstrom
- Hochvolt-Batterieanschluss 120–800 V mit zwei unabhängigen Eingängen
- Bis zu 100 A Lade- und Entladestrom gemäß Datenblatt
- EPS-Umschaltung unter 10 ms; Ersatzstrombetrieb nach Systemauslegung
- IP66 für geeignete Innen- und Außeninstallationen
- DC-Überspannungsschutz Typ II und integrierte Schutzüberwachung
- Inbetriebnahme und Monitoring über die Solplanet App
Technische Daten
| Merkmal | ASW29.9K-TH |
|---|
| Herstellermodell | ASW29.9K-TH |
| AC-Leistungsklasse | 29,9 kW, dreiphasig |
| Nenn- / maximale AC-Scheinleistung | 29.900 VA / 29.900 VA |
| AC-Nennspannung / Frequenz | 3/N/PE, 230/400 V; 50/60 Hz |
| Nennausgangsstrom bei 400 V | 43,3 A |
| Maximaler Netz-Ausgangsstrom | 47,6 A |
| Maximale PV-Anlagenleistung | 59.800 Wp |
| Maximale PV-Eingangsspannung | 1.000 V |
| MPP-Spannungsbereich / Nenneingangsspannung | 150–950 V / 630 V |
| Minimale Eingangsspannung / Startspannung | 95 V / 180 V |
| Unabhängige MPPT / Strings pro MPPT | 4 / 2 |
| Maximaler Eingangsstrom je MPPT | 40 A |
| Maximaler Kurzschlussstrom je MPPT | 50 A |
| Batterietyp / Spannungsbereich | LiFePO₄ / 120–800 V |
| Unabhängige Batterieeingänge | 2 |
| Maximaler Lade- / Entladestrom | 100 A / 100 A |
| Maximale Ladeleistung PV und AC kombiniert | 59.800 W, abhängig von Batterie und Betriebsbedingungen |
| Maximale AC-Ladeleistung / Entladeleistung | 29.900 W / 29.900 W |
| EPS-Nennscheinleistung | 29.900 VA |
| EPS-Spitzenscheinleistung | 45.000 VA, netzunabhängig bis zu 10 Sekunden |
| EPS-Umschaltzeit | Unter 10 ms |
| Europäischer / maximaler Wirkungsgrad | 97,9 % / 98,4 % |
| Schutzart | IP66 |
| Abmessungen (B × H × T) | 769 × 491 × 285 mm |
| Gewicht | 58 kg |
| Betriebstemperatur | −30 bis +60 °C |
| Kühlung | Smart Cooling |
| Maximale Betriebshöhe | 4.000 m |
| Kommunikation | RS485 (Modbus RTU), CAN zum BMS; WLAN/LAN über passenden Dongle |
| Bedienung / Monitoring | LED-Anzeige und Solplanet App |
Lieferumfang
- 1 × Solplanet ASW29.9K-TH Hybrid-Wechselrichter, 29,9 kW
Zusätzlich erforderlich
- Passende PV-Module und fachgerecht ausgelegte Strings
- Für Speicher- und Ersatzstrombetrieb: freigegebenes Hochvolt-Batteriesystem samt passender Steuerung und Anschlusstechnik
- Passende Netzmessung für Energiemanagement und Einspeiseregelung
- Projektbezogene Montage- und Anschlusskomponenten, Leitungen und Schutzorgane
- Installation, Netzanschluss und Inbetriebnahme durch einen qualifizierten Fachbetrieb
Die tatsächlich verfügbare Lade-, Entlade- und Ersatzstromleistung hängt unter anderem von Batteriespannung, Batteriekonfiguration und Betriebsbedingungen ab. Die Auswahl im Konfigurator ersetzt keine technische Anlagenplanung.
