Beschreibung

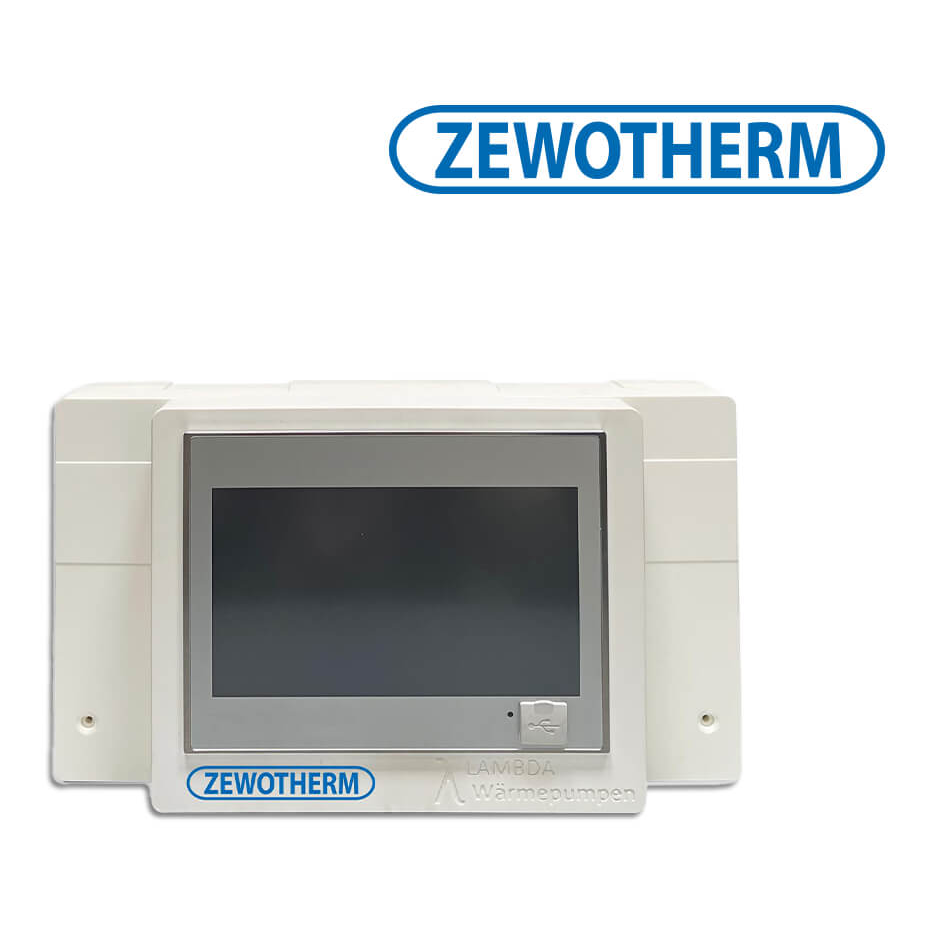

Das ZEWO Steuerungsset ist die Inneneinheit für die ZEWO LAMBDA Wärmepumpen. Es wird im Gebäude montiert und kommuniziert per CAN-Bus mit dem Kältekreisregler (ARC) der Außeneinheit. Die Regelzentrale mit 7″-Farb-Touch-Display speichert Trenddaten lokal, erlaubt Fernwartung per VNC und bindet über Modbus RTU / TCP und SG Ready externe Geräte wie Photovoltaik ein. Die Ausgänge sind frei konfigurierbar: Standardmäßig steuert das Set eine zweite Zusatzheizung, drei Mischergruppen, Frischwassersystem, Zirkulations- und Ladepumpe sowie das Umschaltventil für die Warmwasserbereitung. Der AHC-Hydraulikregler und vier PT1000-Fühler sind im Lieferumfang enthalten.
Merkmale
- 7″ Farb-Touch-Display mit lokaler Trenddatenspeicherung
- Fernwartung via VNC, Modbus RTU / TCP und SG Ready für PV-Einbindung
- 3 Mischergruppen, Frischwasser, Zirkulation, Ladepumpe und Zusatzheizung ab Werk regelbar, erweiterbar
- 12 × PT1000- und 24-V-Digitaleingänge (PV, EV, Kühlen, Strömungsschalter)
- AHC-Hydraulikregler mit 13 × 230-V-Ausgängen und 2 × PWM / 0 – 10 V
- Außen-, 2 Tauch- und 1 Anlegefühler PT1000 enthalten
Technische Daten
| Merkmal | Steuerungsset |
|---|
| Hersteller-Artikelnummer | 13080002 |
| EAN | 4251346883277 |
| Typ | Steuerungsset (Inneneinheit) für ZEWO LAMBDA Wärmepumpen |
| Kommunikation zur Außeneinheit | CAN-Bus zum Kältekreisregler (ARC) |
| Regelzentrale | 7″ Farb-Touch-Display, lokale Trenddatenspeicherung, Fernwartung via VNC |
| Schnittstellen | Modbus RTU, Modbus TCP (z. B. Photovoltaik), SG Ready, Wärmemengen- und Stromzähler |
| Regelfunktionen (Standard) | 2. Zusatzheizung, 3 × Mischergruppe (erweiterbar), Frischwassersystem, Zirkulationspumpe, Umschaltventil Warmwasser, Ladepumpe |
| Drehzahlregelung | PWM / 0 – 10 V für Frischwasser- und Ladepumpe |
| Eingänge Regelzentrale | 12 × PT1000, 24-V-Digitaleingänge (Extern / PV / EV / Kühlen / Strömungsschalter) |
| AHC-Hydraulikregler | 13 × Ausgang 230 V, 4 × Eingang 24 V, 2 × PWM / 0 – 10 V, 12 Temperatureingänge frei zuordenbar |
| Fühler im Set | 1 × Außenfühler PT1000, 2 × Tauchfühler PT1000, 1 × Anlegefühler PT1000 |
| Montageort | im Gebäude |
| Abmessungen Regelzentrale B × H × T | 300 × 170 × 70 mm |
Lieferumfang
- 1 × Regelzentrale mit 7″ Farb-Touch-Display
- 1 × AHC-Hydraulikregler
- 1 × Außenfühler PT1000 im Kunststoffgehäuse
- 2 × Tauchfühler PT1000, 1 × Anlegefühler PT1000
Zusätzlich erforderlich
- ZEWO LAMBDA Außeneinheit (EU10L / EU13L)
- CAN-Bus-Leitung zur Außeneinheit, Elektroanschluss durch Fachbetrieb
- Bei mehr als 3 Mischerkreisen: zusätzliche Mischergruppen-Regelung; weitere Anlegefühler PT1000 nach Bedarf
