Beschreibung

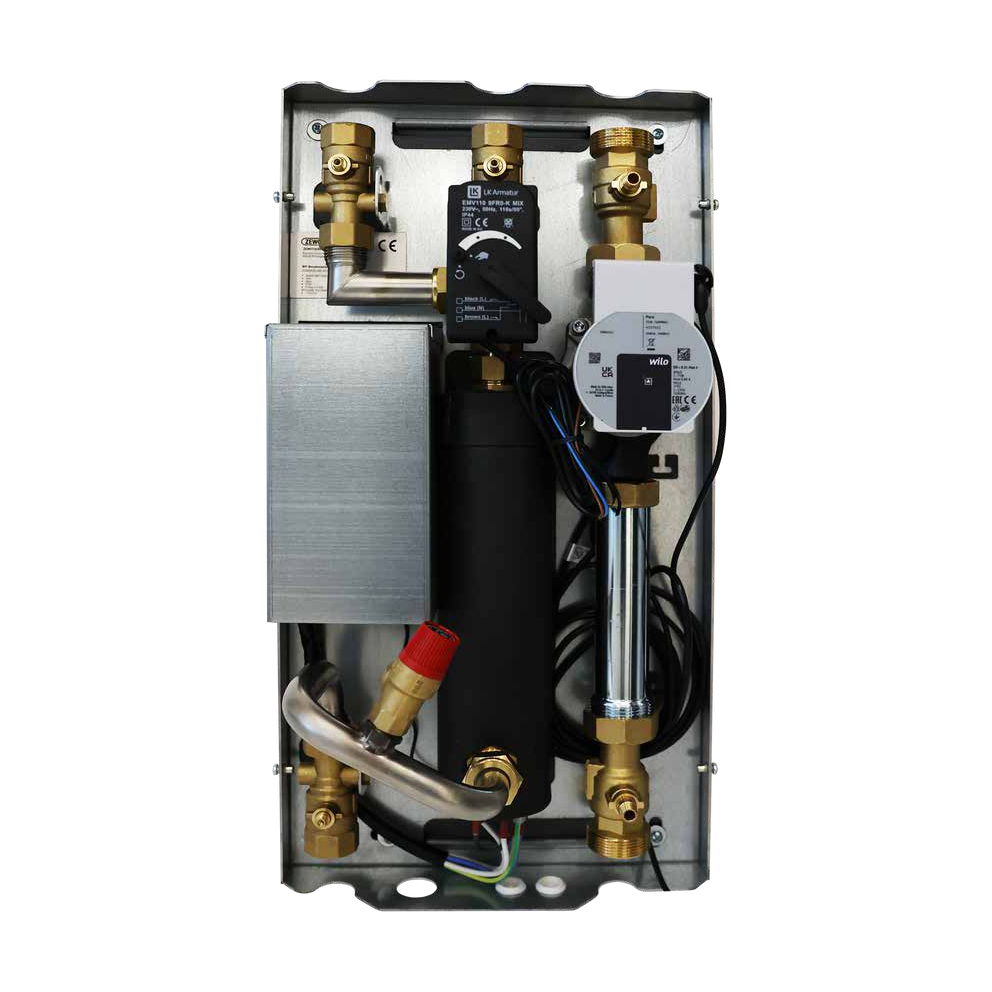

Die ZEWO Hydraulikstation EU20L V2 ist das Nachheiz- und Umschaltmodul für die Wärmepumpe ZEWO LAMBDA EU20L. Sie vereint die drehzahlgeregelte Ladepumpe mit PWM-Ansteuerung, einen elektrischen Durchlauferhitzer mit 9 kW (3 × 3 kW) samt Schütz und Sicherheitsthermostat sowie das 3-Wege-Umschaltventil für die Brauchwasserumschaltung. Absperrkugelhähne in Vor- und Rücklauf, ein 3-bar-Sicherheitsventil mit Ableitungsschlauch und die Isolierschale sind integriert. Die Station wird senkrecht an der Wand montiert und über DN 32 (1¼″) angeschlossen.
Merkmale
- Ladepumpe Wilo Para 25-100/8-75/iPWM1-12 mit PWM-Ansteuerung
- Elektrischer Durchlauferhitzer 9 kW (3 × 3 kW) mit Schütz und Sicherheitsthermostat
- 3-Wege-Umschaltventil Heizung/Warmwasser, Antrieb 20 s/90°
- Absperrmöglichkeit in Vor- und Rücklauf, Kugelhähne bei Auslieferung geschlossen
- Sicherheitsventil 3 bar mit Ableitungsschlauch (ohne Siphon)
- Kompakt: 325 × 585 × 214 mm, Isolierschale
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 13080043 |
| EAN | 4255796409339 |
| Passend für | ZEWO LAMBDA EU20L |
| Anschlüsse | DN 32 (1¼″) IG |
| Abmessungen B × H × T | 325 × 585 × 214 mm |
| Maximaler Druck | 3 bar |
| Maximale Temperatur | 90 °C |
| Elektrische Leistung Durchlauferhitzer | 9 kW (3 × 3 kW) |
| Zuleitung Schütz | 3-polig B16A, 5 × 2,5 mm² |
| Ladepumpe | Wilo Para 25-100/8-75/iPWM1-12, 230 V + PWM |
| Umschaltventil | Antrieb 20 s/90° |
| Einbaulage | ausschließlich senkrecht |
Lieferumfang
- 1 × Hydraulikstation EU20L V2 mit Ladepumpe, Durchlauferhitzer 9 kW, Schütz, Sicherheitsthermostat und 3-Wege-Umschaltventil
- Isolierschale, Sicherheitsventil 3 bar mit Ableitungsschlauch (ohne Siphon)
Zusätzlich erforderlich
- ZEWO LAMBDA EU20L mit Steuerungsset bzw. PowerBox
- Siphon für die Sicherheitsventil-Ableitung
- Hydraulischer und elektrischer Anschluss durch Fachbetrieb
Downloads
Montage- und Betriebsanleitung ZEWO Hydraulikstation LAMBDA EU20L und Hersteller-Produktinformation 13080043 (Katalogauszug) (siehe Dokumente)
