Beschreibung

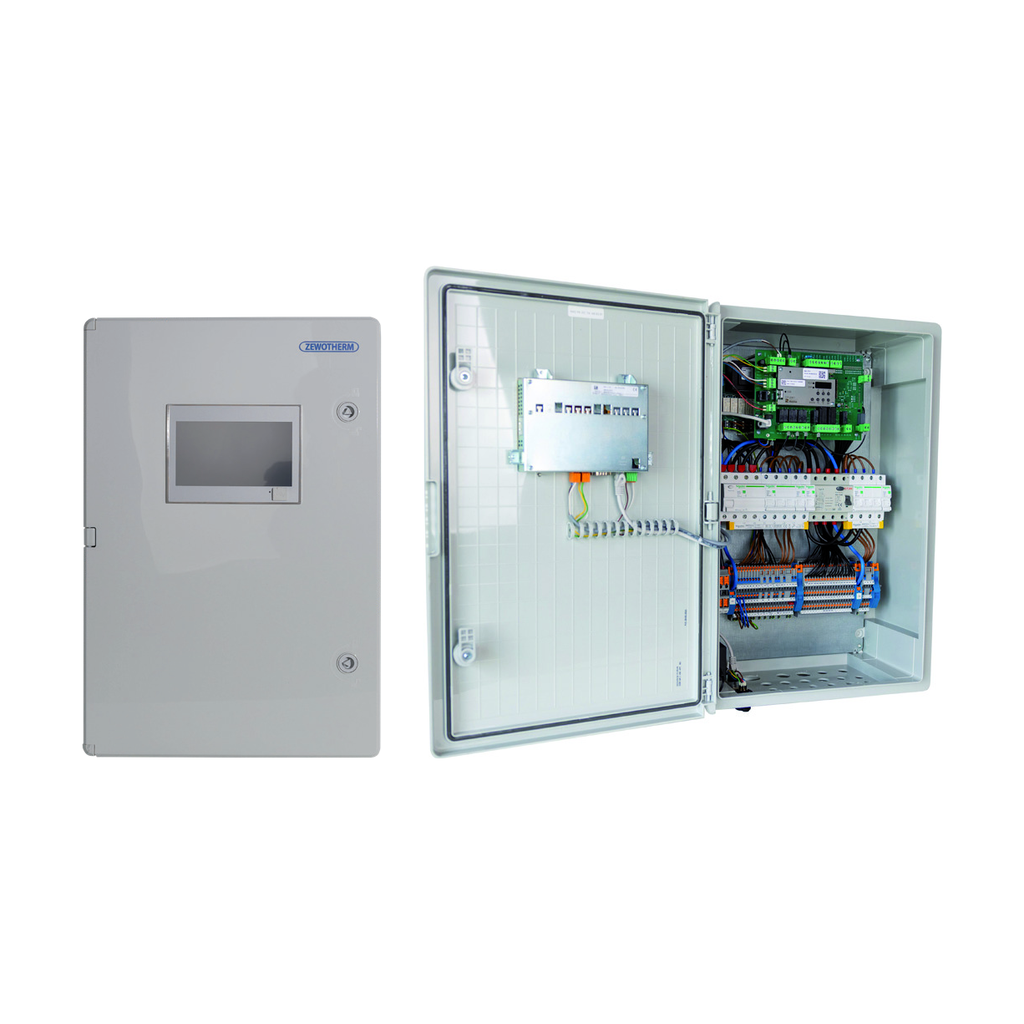

Die ZEWO PowerBox ALPHA ist die vollständig vorverdrahtete Anschluss- und Steuerbox für die ZEWOTHERM Wärmepumpe ALPHA. Sie enthält alle FI-Schutzschalter und Leitungsschutzautomaten für den normgerechten Anschluss von Innen- und Außeneinheit; das Steuerungsset mit Reglerplatine und Displayeinheit ist bereits integriert und betriebsbereit vormontiert. Der Heizungsbauer schließt Hydraulikeinheit, Pumpen und Umschaltventile an, der Elektriker führt lediglich die 400-V-Zuleitung aus dem Zählerschrank bis zur PowerBox – unabhängig voneinander und zeitlich flexibel.
Merkmale
- Vollständig verdrahtet und geprüft, betriebsbereit vormontiert
- Steuerungsset mit Reglerplatine und Display in der Tür integriert
- Inneneinheit: FI 40 A/30 mA Typ A, LS 3-polig B20A (Elektroheizstab), LS 1-polig B16A (Reglerplatine)
- Außeneinheit: FI 40 A/30 mA Typ B (allstromsensitiv), LS 3-polig B20A (Verdichter), LS 1-polig B16A (Netzwerkswitch)
- 230-V-Klemmenleiste für Pumpen und Umschaltventile, beschriftete Steck- oder Schraubklemmen
- Anschlüsse für Temperatur- und Drucksensoren, Freigaben/Sperrkontakte, Außentemperaturfühler und Rückmeldungen
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 13140003 |
| EAN | 4255796409520 |
| Produkttyp | Anschluss- und Steuerbox |
| Anwendung | Elektroanschluss und Steuerung der ZEWOTHERM Wärmepumpe ALPHA |
| Spannung | 230 / 400 V AC |
| Steuerspannung | 24 V DC |
| Schutzschalter | 2 × FI (Typ A und Typ B), 4 × LS |
| Montage | Wandmontage |
| Abmessungen B × H × T | 400 × 600 × 200 mm |
| Schutzart | IP55 |
| Gewicht | 10 kg |
Lieferumfang
- 1 × ZEWO PowerBox ALPHA, vollständig verdrahtet, mit integriertem Steuerungsset und Display
Zusätzlich erforderlich
- ZEWO ALPHA Außeneinheit (G7 oder G15)
- 400-V-Zuleitung aus dem Zählerschrank, Sensor- und Aktorleitungen nach Herstellerschaltplan
- Hydraulik (z. B. ZEWO Hydraulikstation), Anschluss durch Heizungs- und Elektrofachbetrieb
Downloads
Datenblatt ZEWO PowerBox ALPHA und Hersteller-Produktinformation 13140003 (Katalogauszug) (siehe Dokumente)
