Beschreibung

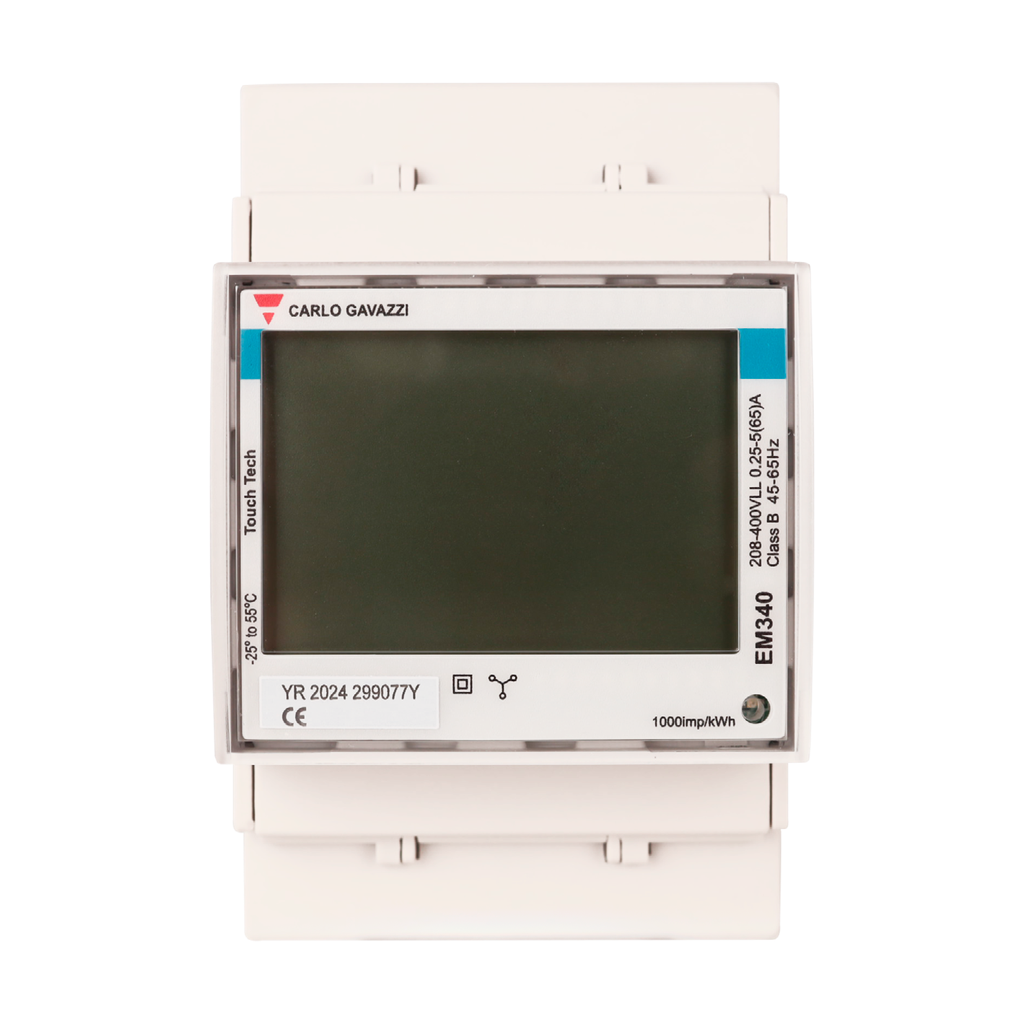

Der ZEWO Modbus Stromzähler ist ein dreiphasiger Energiezähler mit Touch-Display für die Direktmessung bis 65 A je Phase. Er misst die elektrische Leistung bidirektional und übergibt die Werte per Modbus (RS485) an die Regelung der ZEWO LAMBDA Wärmepumpe. So kann die Wärmepumpe PV-Überschuss gezielt nutzen: Je nach Einbauort misst der Zähler den Ertrag direkt vor dem Wechselrichter oder den Überschuss in der Netzzuleitung des Gebäudes. Die Anbindung ist für Steuerungen der Ausführungen SIGMATEK und HAINZL beschrieben.
Merkmale
- Dreiphasige Direktmessung bis 65 A je Phase
- Bidirektionale Messung von Bezug und Einspeisung
- Touch-Display am Zähler
- Modbus-Anbindung über RS485 an die Wärmepumpenregelung
- Messpunkt wählbar: Ertrag vor dem PV-Wechselrichter oder Überschuss in der Netzzuleitung
- Hutschienenmontage im Zählerschrank bzw. Verteiler
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 13080021 |
| EAN | 4251346886100 |
| Typ | Dreiphasiger Energiezähler mit Touch-Display |
| Zählertyp laut Montageanleitung | Carlo Gavazzi EM340 |
| Messung | Direktmessung, bidirektional |
| Maximaler Strom | 65 A je Phase |
| Kommunikation | Modbus über RS485 (Klemme 8 = A, Klemme 9 = B) |
| Einstellung an der Regelung | Kommunikationsart „ModBus EM300“ |
| Montage | Hutschiene |
Lieferumfang
- 1 × Modbus Stromzähler dreiphasig mit Touch-Display
Zusätzlich erforderlich
- ZEWO LAMBDA Steuerungsset bzw. PowerBox (Ausführung SIGMATEK oder HAINZL)
- Busleitung RS485 und Einbau durch Elektrofachbetrieb
Downloads
Montage- und Betriebsanleitung ZEWO Modbus Stromzähler und Hersteller-Produktinformation 13080021 (Katalogauszug) (siehe Dokumente)
