Beschreibung
Der ZEWO PFWR 500 L ist ein Multifunktions-Pufferspeicher für Heizung, Frischwasserbereitung und Power-to-Heat, der mehrere Wärmeerzeuger wie Wärmepumpe, Biomassekessel, Solarthermie oder PV-Heizstab in einem System zusammenführt. Interne Verrohrung, Schichtleitkamin und Schichtladebox für den Heizkreisrücklauf sorgen für eine stabile Temperaturschichtung bei Be- und Entladung. Frischwasserstation und zwei Heizkreisgruppen werden über flachdichtende 1″-Anschlüsse direkt am Speicher montiert und sind separat erhältlich. Das integrierte Solarregister mit 1,8 m² bindet eine Solarthermieanlage ein; die 100 mm starke Vliesdämmung hält die Wärmeverluste gering.
Merkmale
- 480 l Bruttoinhalt (Nenngröße 500 l), Energieeffizienzklasse C
- Interne Verrohrung mit Schichtleitkamin und Schichtladebox für den Heizkreisrücklauf
- Flachdichtende 1″-AG-Anschlüsse für die Direktmontage von Frischwasserstation und Heizkreisgruppen
- Systemanschlüsse 1½″ IG mit Schichtleitkanal für Wärmepumpe, Biomasse, Solarthermie oder PV-Heat
- Integriertes Solarregister 1,8 m², max. 6 bar / 110 °C
- Fühlerklemmleiste und 4 Fühlermuffen ½″, 100 mm Vliesdämmung, 3 bar / 95 °C
Technische Daten
| Merkmal | PFWR 500 L |
|---|
| Hersteller-Artikelnummer | 13020080 |
| EAN | 4251346891012 |
| Typ | Systemspeicher (Multifunktions-Pufferspeicher) mit Solarregister |
| Bruttoinhalt | 480 l |
| Durchmesser mit / ohne Dämmung | 850 / 650 mm |
| Höhe mit / ohne Dämmung | 1.680 / 1.630 mm |
| Kippmaß | 1.657 mm |
| Max. Betriebsdruck Heizung | 3 bar |
| Max. Betriebstemperatur Heizung | 95 °C |
| Solarregister Fläche / Inhalt | 1,8 m² / 11 l |
| Solarregister max. Betriebsdruck / -temperatur | 6 bar / 110 °C |
| Anschluss Solarregister Vorlauf / Rücklauf | 1″ IG / 1″ IG |
| Anschlüsse Stationen | 1″ AG flachdichtend (Frischwasserstation, Heizkreise) |
| Systemanschlüsse / Entlüftung | 1½″ IG / 1½″ IG |
| Fühleranschlüsse | ½″ IG, zusätzlich Fühlerklemmleiste |
| Dämmung | 100 mm Polyesterfaservlies |
| Warmhalteverluste | 106 W |
| Energieeffizienzklasse | C |
| Gewicht (leer) | 155 kg |
Lieferumfang
- 1 × ZEWO PFWR 500 L Systemspeicher mit Solarregister mit 100-mm-Vliesdämmung und Fühlerklemmleiste

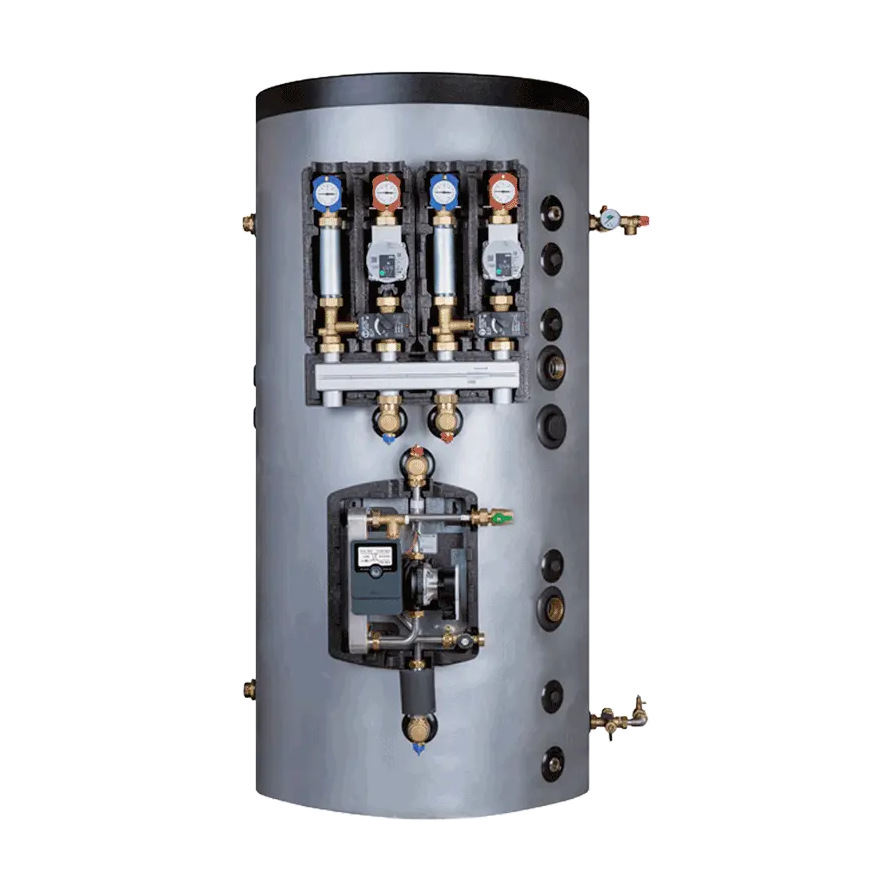

- Nicht enthalten: Frischwasserstation, Heizkreisgruppen, Hydraulikgruppe und Anschlusssets – die Abbildung zeigt den Speicher mit montierten Stationen
Zusätzlich erforderlich
- Wärmeerzeuger, z. B. ZEWO LAMBDA Wärmepumpe mit ZEWO Hydraulikgruppe Anschluss und Nachheizung
- Nach Bedarf: ZEWO Frischwasserstation 41 l/min, Heizkreisgruppen PGM/PGR DN25 mit Verteilermodul VM2
- Speicher-Eckkugelhahnset, MAG-Anschlussset und Speicher-Sicherheitsgruppe (3 bar)
- Solarstation und Solarregelung bei Solarthermie-Einbindung
- Hydraulische Einbindung und Inbetriebnahme durch einen Fachbetrieb
Downloads
Datenblatt ZEWO PFWR 500 L (siehe Dokumente)
