Beschreibung

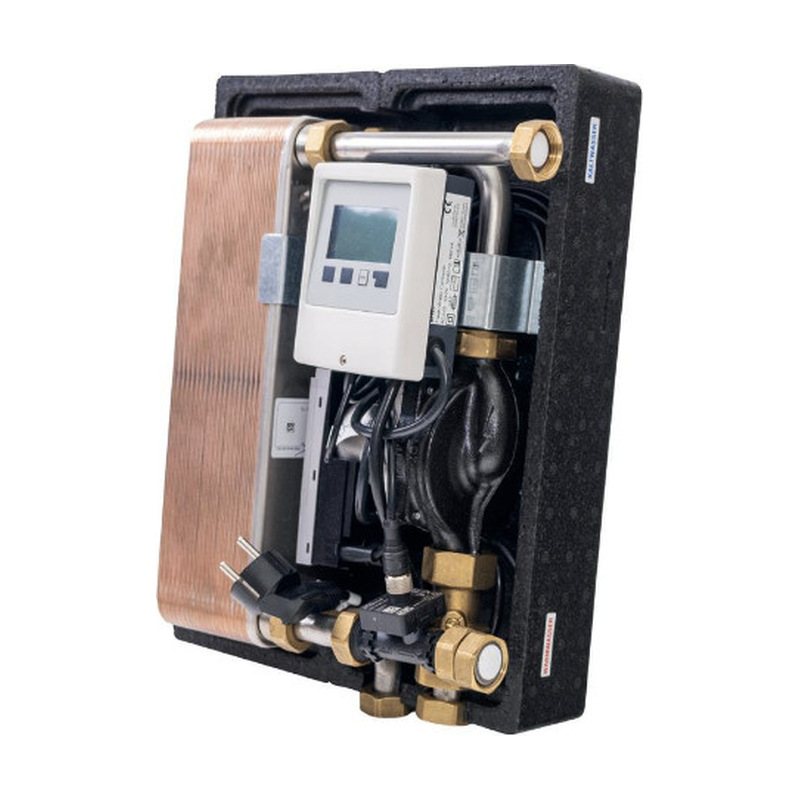

Die ZEWO Frischwasserstation 41 l/min erwärmt Trinkwasser hygienisch im Durchflussprinzip: Ein Volledelstahl-Plattenwärmetauscher im Gegenstromprinzip überträgt die Wärme aus dem Pufferspeicher nur bei Bedarf auf das Trinkwasser. Die Station wird betriebsfertig montiert und verkabelt geliefert und ist für die Montage direkt am ZEWO Systemspeicher PFW/PFWR vorgesehen. Bei 65 °C Vorlauf liefert sie 41 l/min Warmwasser mit 45 °C (100 kW); der integrierte Regler steuert die Ladepumpe, die Zirkulation und die thermische Desinfektion. Der Hersteller gibt sie für die ZEWO Wärmepumpen LAMBDA EU10L/EU13L und ALPHA G7/G15 frei.
Merkmale
- Zapfleistung 41 l/min bei 100 kW (Kaltwasser 10 °C, Warmwasser 45 °C, Vorlauf 65 °C), NL-Zahl 9,5
- Volledelstahl-Plattenwärmetauscher (40 Platten) im Gegenstromprinzip, Edelstahlrohre heizungs- und trinkwasserseitig
- Hocheffizienz-Ladepumpe Wilo Para 15/7 iPWM2, Volumenstromsensor Huba Typ 235 (2 – 40 l/min)
- Regler mit Zirkulationsfunktion, thermischer Desinfektion, Komfortfunktion und gleitendem Sollwert
- Kaskadierbar bis 4 Stationen über BUS, Sammelstörmeldung für GLT, SD-Kartenslot für Datenlogging
- Betriebsfertig montiert und verkabelt, EPP-Dämmung, Schwerkraftbremse im Pufferrücklauf
Technische Daten
| Merkmal | Frischwasserstation 41 l/min |
|---|
| Hersteller-Artikelnummer | 13020084 |
| EAN | 4251346891050 |
| Nennleistung (KW 10 °C / WW 45 °C / Vorlauf 65 °C) | 100 kW |
| Zapfleistung bei Nennleistung | 41 l/min |
| NL-Zahl bei Nennleistung | 9,5 |
| Leistung / Zapfleistung (KW 10 °C / WW 60 °C / Vorlauf 75 °C) | 104 kW / 30 l/min |
| Zapfleistung bei Vorlauf 75 °C, gemischt auf 45 °C | 43 l/min |
| Kaskade 2 / 3 / 4 Stationen (WW 60 °C / Vorlauf 75 °C) | 194 / 291 / 388 kW |
| Max. Betriebsdruck Heizung / Trinkwasser | 3 bar / 10 bar |
| Max. Betriebstemperatur Heizung / Trinkwasser | 95 °C / 65 °C |
| Anschlüsse Heizung / Trinkwasser | ¾″ IG / ¾″ IG |
| Druckverlust Trinkwasserseite bei Nennleistung | 0,67 bar |
| Max. Druckverlust heizungsseitige Verrohrung | 50 mbar |
| Ladepumpe / Leistungsaufnahme | Wilo Para 15/7 iPWM2 / 3 – 45 W |
| Volumenstromsensor | Huba Typ 235, 2 – 40 l/min |
| Elektrischer Anschluss | 230 V AC, 50 – 60 Hz |
| Plattenwärmetauscher | Volledelstahl, 40 Platten |
| Werkstoff Armaturen | Messing CW617N (2.0402) |
| Dämmung | EPP-Schaum, 0,038 W/(m·K) |
Lieferumfang
- 1 × ZEWO Frischwasserstation 41 l/min, betriebsfertig montiert und verkabelt, mit Regler, Ladepumpe, Volumenstromsensor und EPP-Dämmung
- Befestigungsset für die Montage
Zusätzlich erforderlich
- ZEWO Systemspeicher PFW/PFWR (Speichermontage) oder geeigneter Pufferspeicher
- Wärmeerzeuger, z. B. ZEWO LAMBDA EU10L/EU13L oder ALPHA G7/G15
- Trinkwasserseitige Sicherheits- und Absperrarmaturen, 230-V-Anschluss
- Optional: ZEWO Zirkulationsset mit Wilo Para für Systemspeicher
Downloads
Datenblatt ZEWO Frischwasserstation 41 l/min (siehe Dokumente)
