Beschreibung

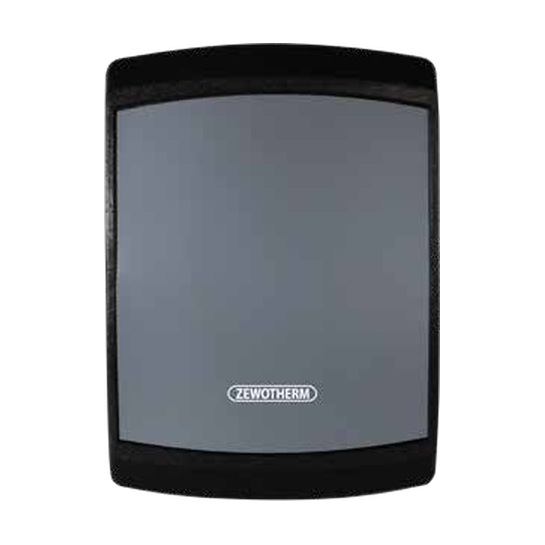

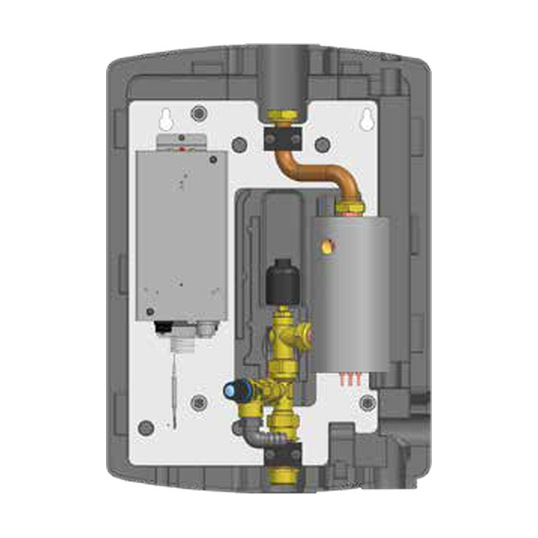

Die ZEWO Hydraulikgruppe Anschluss und Nachheizung verbindet eine ZEWO LAMBDA Wärmepumpe direkt mit dem ZEWO Systemspeicher. Sie besteht aus einem Vorlaufmodul mit 9-kW-Elektronachheizung, 3-Wege-Umschaltventil und Heizkreispumpe sowie der Montageverrohrung mit Teleskop-Anschlussrohr für Systemspeicher von 500 bis 1.000 Litern. Formschöne EPP-Dämmschale, Sicherheitstemperaturbegrenzer und Drucksensor sind integriert. Der Hersteller gibt diese Gruppe für die LAMBDA EU10L und EU13L frei; für EU15L und EU20L ist in Kombination mit dem Systemspeicher die wandhängende Hydraulikstation 13080043 vorgesehen.
Merkmale
- Elektro-Nachheizung 9 kW (3 × 3 kW) mit Sicherheitstemperaturbegrenzer 105 °C, eigensicher und verriegelnd
- 3-Wege-Umschaltventil DN25, 230 V, 20 s / 90°
- Hocheffizienz-Umwälzpumpe Grundfos UPM3 Hybrid (PWM A/C, dp-c, dp-v, n-const.)
- Montageverrohrung mit Teleskop-Anschlussrohr für Systemspeicher 500 – 1.000 l
- Anschluss-Eckkugelhähne zur Befestigung und Absperrung von Speicher und Gruppe, inklusive Dämmung
- Drucksensor 1 bar, Schaltschütz für die 9-kW-Heizpatrone, steckerfertige Kabel 2,5 m
Technische Daten
| Merkmal | ZEWO Hydraulikgruppe |
|---|
| Hersteller-Artikelnummer | 13020086 |
| Kompatibilität | ZEWO LAMBDA EU10L / EU13L mit ZEWO Systemspeicher 500 – 1.000 l |
| Max. Betriebstemperatur | 85 °C |
| Max. Betriebsdruck | 10 bar |
| Max. Volumenstrom | 2,4 m³/h |
| Elektrische Heizleistung | 9 kW (3 × 3 kW), 230 V / 16 A |
| Temperaturerhöhung | 10 K bei 775 l/h |
| 3-Wege-Umschaltventil | DN25, 230 V / 50 Hz, 2-Punkt, 20 s / 90° |
| Umwälzpumpe | Grundfos UPM3 Hybrid, externe Ansteuerung PWM A / PWM C |
| Abmessungen Vorlaufmodul | 571 × 409 × 182 mm |
| Länge Rücklaufstrang | 500 mm |
| Anschlüsse | G1 IG (Wärmepumpenseite), G1 IG mit Übergang auf G 1½″ Muffe (Speicherseite) |
| Werkstoff Gehäuse / Anschlussteile | Messing CW617N (2.0402) |
| Heizelement / Rohre | Edelstahl / Edelstahl und Kupfer |
| Dichtungen | EPDM, AFM34/2 |
| Dämmung | EPP-Schaum, 0,038 W/(m·K) |
Lieferumfang
- Vorlaufmodul mit EPP-Dämmschale, Montageplatte, Heizpatrone 9 kW, Sicherheitstemperaturbegrenzer, Schaltschütz, 3-Wege-Umschaltventil und Umwälzpumpe
- 1 Anschlusskugelhahn und 1 Eckkugelhahn G1 IG (Wärmepumpenseite), 3 Eckkugelhähne G1 IG (Speicherseite) mit Dämmung
- Montageverrohrung Vorlauf und Rückseite mit Teleskop-Anschlussrohr, Drucksensor, Netz- und PWM-Kabel je 2,5 m
Zusätzlich erforderlich
- ZEWO LAMBDA EU10L oder EU13L mit Steuerungsset
- ZEWO Systemspeicher PFW/PFWR 500 – 1.000 l
- Tauchfühler Pt1000 für den Vorlauf, Elektroanschluss 230 V durch eine Elektrofachkraft
Downloads
Datenblatt ZEWO Hydraulikgruppe Anschluss und Nachheizung und Hersteller-Produktinformation (siehe Dokumente)
