Beschreibung

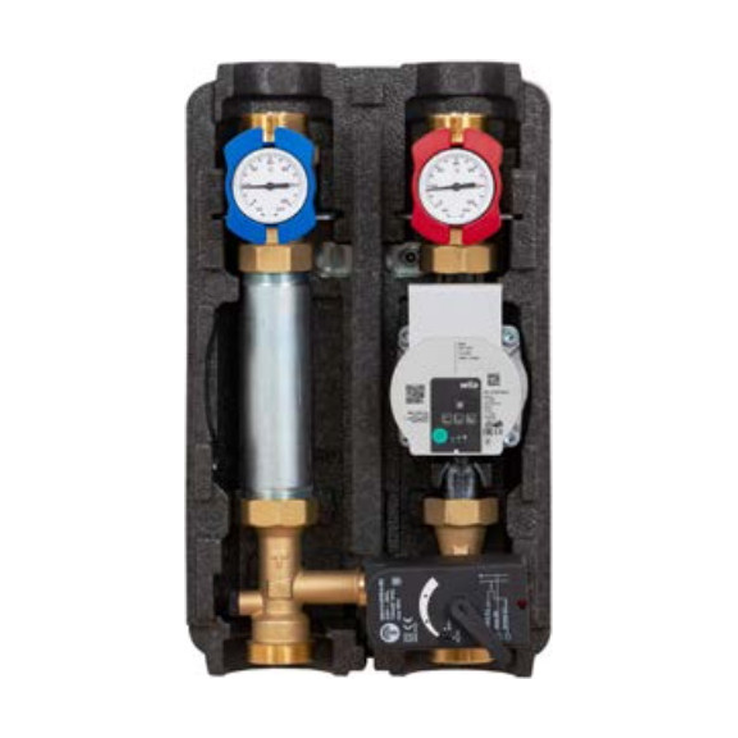

Die ZEWO Heizkreisgruppe PGM DN 25 ist eine vormontierte Pumpengruppe für gemischte Heizkreise. Sie kombiniert die Hocheffizienzpumpe Wilo Para 25/6 SC mit einem Dreiwegemischer (Kvs 11 m³/h, progressive Kennlinie) und einem 230-V-Stellantrieb; die Gruppe erreicht einen Kvs-Wert von 8 m³/h. Kugelhähne mit Thermometern, Schwerkraftbremse, Wärmedämmung nach EnEV 2014 und das Wandhalterungsmodul sind enthalten. Der Vorlauf ist universell rechts oder links montierbar (Werksauslieferung rechts).
Merkmale
- Wilo Para 25/6 SC Hocheffizienzpumpe
- Dreiwegemischer Kvs 11 m³/h mit progressiver Kennlinie, Gruppe Kvs 8 m³/h
- Stellantrieb 230 V, Laufzeit 110 s
- Schwerkraftbremse 20 mbar, integrierte Vorlauftemperaturfühler-Position
- Vorlauf rechts/links umbaubar (Werksauslieferung rechts), Achsabstand 125 mm
- Nennleistung 35 kW bei ΔT 10 K bzw. 70 kW bei ΔT 20 K
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 13020096 |
| EAN | 4251346891173 |
| Nennweite | DN 25 |
| Ausführung | für gemischte Heizkreise (PGM) |
| Pumpe | Wilo Para 25/6 SC |
| Mischer | Dreiwegemischer Kvs 11 m³/h, progressive Kennlinie |
| Kvs Gruppe | 8 m³/h |
| Stellantrieb | 230 V, 110 s |
| Nennleistung bei ΔT 10 K / 20 K | 35 kW / 70 kW |
| Anschlüsse kesselseitig / heizkreisseitig | G 1½ AG |
| Achsabstand | 125 mm |
| Max. Betriebsdruck | 3 bar |
| Max. Betriebstemperatur | 95 °C |
| Vorlauf | rechts (Werksauslieferung), auf links umbaubar |
| Wärmedämmung | konform EnEV 2014 |
Lieferumfang
- 1 × Heizkreisgruppe PGM DN 25 mit Wilo Para 25/6 SC, Dreiwegemischer, Stellantrieb, Kugelhähnen mit Thermometern, Wärmedämmung und Wandhalterungsmodul
Zusätzlich erforderlich
- Heizkreisregelung mit Mischeransteuerung (z. B. ZEWO Steuerungsset)
- Anbindung an Wärmeerzeuger, Pufferspeicher oder ZEWO Verteilermodul VM2/VM3 DN 25
- Montage durch Fachbetrieb
Downloads
ZEWOTHERM Hersteller-Produktinformation 13020096 (Katalogauszug) (siehe Dokumente)
