Beschreibung

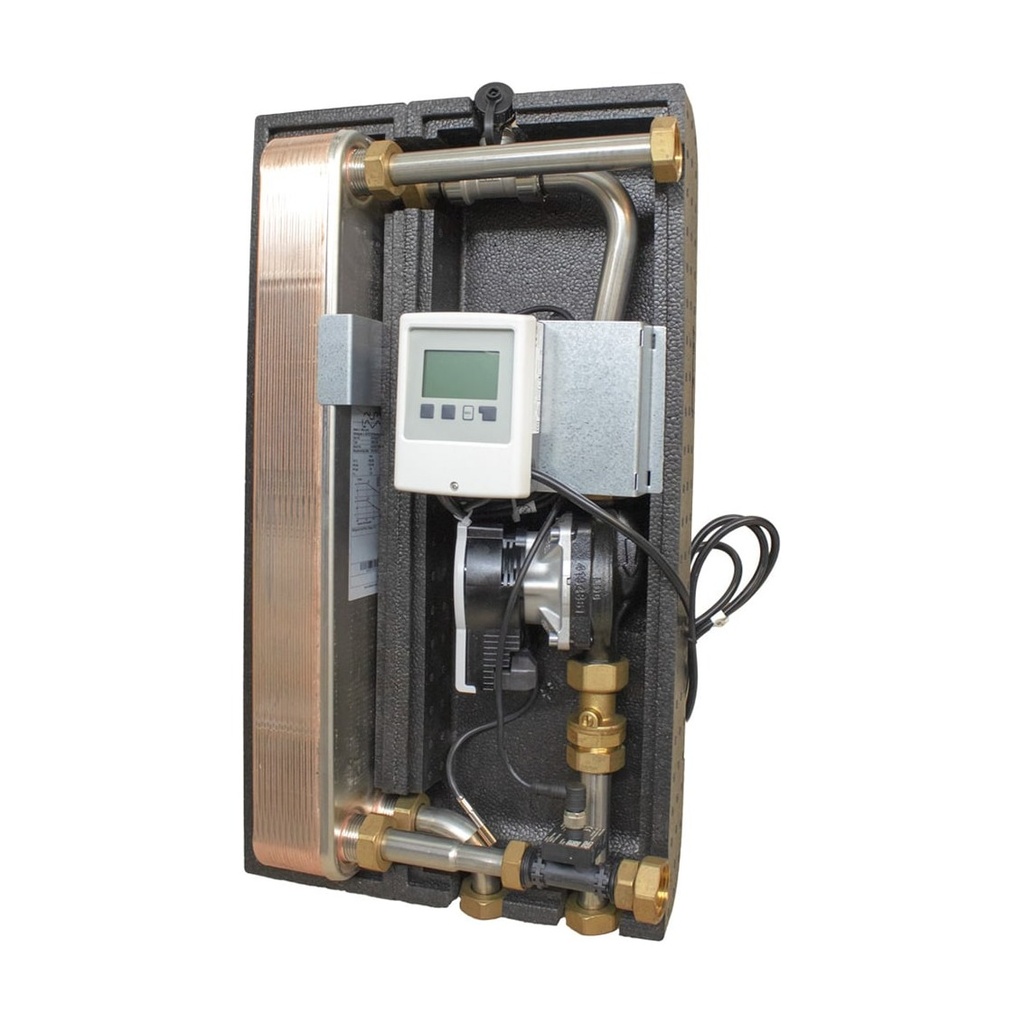

Die ZEWO Frischwasserstation eco 40 erwärmt Trinkwasser zentral im Durchflussprinzip: Heizwasser aus dem Pufferspeicher gibt seine Wärme über einen Edelstahl-Plattenwärmetauscher ab, Trinkwarmwasser wird nur bei Anforderung erzeugt und nicht gespeichert. Ein elektronischer Regler hält die Warmwassertemperatur über die drehzahlgesteuerte Hocheffizienz-Heizungspumpe konstant, ein Vortex-Sensor erfasst Durchfluss und Warmwassertemperatur. Die Station wird steckerfertig, verdrahtet und dichtheitsgeprüft im EPP-Isoliergehäuse geliefert; eine Trinkwasserzirkulation ist mit dem Modul Z2 nachrüstbar. Diese Ausführung hat einen kupferfrei gelöteten Edelstahl-Plattenwärmetauscher. Die Abbildung zeigt die kupfergelötete Ausführung; die edelstahlgelötete Variante unterscheidet sich nur im Plattenwärmetauscher.
Merkmale
- Zapfleistung 37 l/min (10 → 45 °C bei 60 °C Vorlauf) bzw. 26 l/min (10 → 60 °C bei 70 °C Vorlauf)
- Edelstahl-Plattenwärmetauscher 1.4401, edelstahlgelötet (kupferfrei); Verrohrung Edelstahl 22 × 1 mm
- Elektronischer Regler mit beleuchtetem LCD-Display (bis zu 6 Sprachen) und Inbetriebnahme-Assistent
- Drehzahlgeregelte Hocheffizienz-Heizungspumpe (PWM), Vortex-Durchflusssensor
- Kompakt: 320 × 570 × 155 mm, 10,7 kg, EPP-Isoliergehäuse
- Optional: Zirkulationsmodul Z2, Kugelhahn-Satz DN 25 1″, Vormischer-Set
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 27060245 |
| EAN | 4255796413503 |
| Plattenwärmetauscher | Edelstahl 1.4401, edelstahlgelötet (kupferfrei) |
| Zapfleistung bei Vorlauf 60 °C, Kaltwasser 10 °C → Warmwasser 45 °C | 37 l/min (90 kW, Rücklauf 24 °C) |
| Zapfleistung bei Vorlauf 70 °C, Kaltwasser 10 °C → Warmwasser 60 °C | 26 l/min (91 kW, Rücklauf 34 °C) |
| Massenstrom primär (45 °C / 60 °C Warmwasser) | 2.163 / 2.151 kg/h |
| Druckstufe primär / sekundär | PN 6 / PN 10 |
| Max. Temperatur (kurzzeitig) primär / sekundär | 110 / 75 °C |
| Regelbetrieb | 50 – 75 °C Vorlauf (darüber Vormischer einsetzen) |
| Anschlüsse | DN 25, 4 × 1″ ÜWM; Heizung unten, Trinkwasser rechts seitlich |
| Verrohrung | Edelstahl 1.4401, 22 × 1 mm |
| Abmessungen B × H × T | 320 × 570 × 155 mm |
| Gewicht | 10,7 kg |
| Gehäuse | EPP, schwarz |
Lieferumfang
- Frischwasserstation eco 40 mit Regler, Hocheffizienz-Heizungspumpe, Vortex-Sensor und edelstahlgelötetem Plattenwärmetauscher
- EPP-Isoliergehäuse, steckerfertig verdrahtet und dichtheitsgeprüft
- Bedienungsanleitung und Montagezubehör
Zusätzlich erforderlich
- Pufferspeicher, der den nötigen Heizwasservolumenstrom bereitstellt
- Kugelhahn-Satz DN 25 1″ (ZEWO 27060068) oder bauseitige Absperrungen
- Bei Vorlauftemperaturen über 75 °C: Vormischer-Set (ZEWO 27060065)
- Optional: Zirkulationsmodul Z2 (ZEWO 27060066), Hygieneanforderungen nach DVGW W 551 beachten
- Trinkwasser-Sicherheitsarmaturen nach örtlichen Vorschriften, Installation durch einen Fachbetrieb
Downloads
Datenblatt ZEWO Frischwasserstation eco 40 (siehe Dokumente)
