Beschreibung

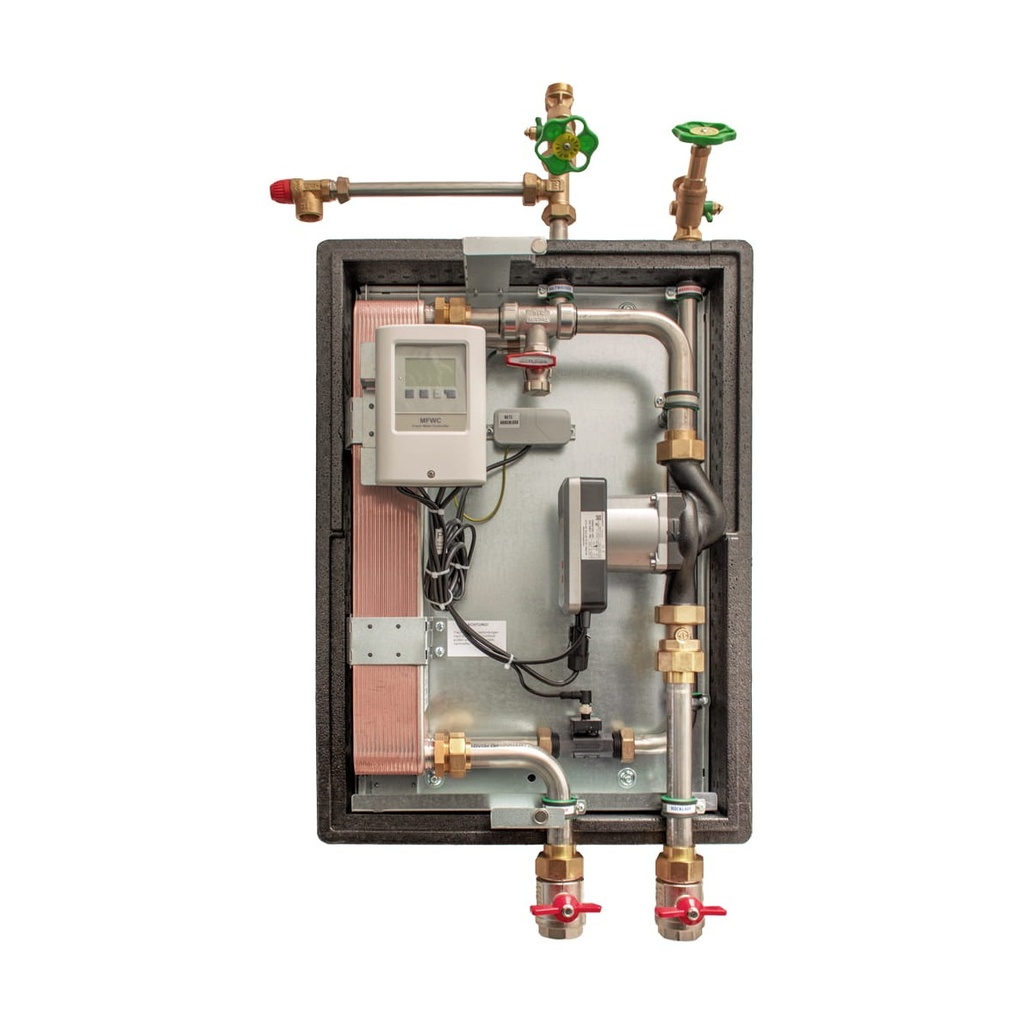

Die ZEWO Frischwasserstation FW-E 60 ist eine wandhängende Station zur zentralen Trinkwassererwärmung im Durchflussprinzip am Pufferspeicher – Trinkwarmwasser wird nur bei Anforderung erzeugt. Ein elektronischer Frischwasserregler steuert die Hocheffizienz-Heizungspumpe leistungsgeregelt und hält die Warmwassertemperatur konstant, ein Vortex-Sensor misst Durchfluss und Temperatur. Der Regler kann zusätzlich eine externe Zirkulationspumpe (Modul Z3 oder Z4) nach Zeit, Temperatur und Impuls ansteuern; Speicherladung und Kaskadenbetrieb sind möglich. Die Station wird vormontiert, verdrahtet und dichtheitsgeprüft im EPP-Isoliergehäuse mit Design-Front geliefert und hat in dieser Ausführung einen kupfergelöteten Edelstahl-Plattenwärmetauscher.
Merkmale
- Zapfleistung 61 l/min (10 → 45 °C bei 60 °C Vorlauf) bzw. 42 l/min (10 → 60 °C bei 70 °C Vorlauf)
- Warmwasserleistung 150 kW bei niedrigen Rücklauftemperaturen (16 °C bzw. 21 °C)
- Edelstahl-Plattenwärmetauscher 1.4401 mit langer thermischer Länge, kupfergelötet
- Trinkwasser-Schrägsitzventile nach DIN EN 13828, Spül-, Füll- und Entleerungsanschlüsse, alle Trinkwasserabgänge oben
- Betriebsarten ohne Zirkulation, mit externer Zirkulation und Speicherschichtung (mit externem 3-Wege-Ventil); Speicherladung, Kaskade
- Armaturenträger aus verzinktem Stahlblech, EPP-Gehäuse mit Design-Front
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 27060049 |
| EAN | 4251346885936 |
| Plattenwärmetauscher | Edelstahl 1.4401, kupfergelötet |
| Zapfleistung bei Vorlauf 60 °C, Kaltwasser 10 °C → Warmwasser 45 °C | 61 l/min (150 kW, Rücklauf 16 °C) |
| Zapfleistung bei Vorlauf 70 °C, Kaltwasser 10 °C → Warmwasser 60 °C | 42 l/min (150 kW, Rücklauf 21 °C) |
| Massenstrom primär (45 °C / 60 °C Warmwasser) | 2.922 / 2.628 kg/h |
| Druckstufe primär / sekundär | PN 6 / PN 10 |
| Max. Temperatur (kurzzeitig) primär / sekundär | 110 / 75 °C |
| Anschluss Pufferspeicher (primär) | DN 32, G 1¼″ IG |
| Anschluss Trinkwasser (sekundär) | DN 20, G 1″ AG |
| Verrohrung | Edelstahl 1.4401, 28 × 1,5 mm / 22 × 1 mm |
| Sensoren | Vortex-Sensor (Durchfluss, Warmwassertemperatur), PT1000-Fühler (Rücklauf, Kaltwasser, Puffer, Zirkulation) |
| Abmessungen B × H × T | 480 × 675 × 240 mm |
| Gehäuse | EPP, schwarz, mit Design-Front |
Lieferumfang
- Frischwasserstation FW-E 60 mit Frischwasserregler, Hocheffizienz-Heizungspumpe, Vortex-Sensor und kupfergelötetem Plattenwärmetauscher
- Armaturenträger mit Trinkwasser-Schrägsitzventilen, EPP-Isoliergehäuse mit Design-Front
- Vormontiert, verdrahtet und dichtheitsgeprüft, mit Bedienungsanleitung und Montagezubehör
Zusätzlich erforderlich
- Pufferspeicher, der den nötigen Heizwasservolumenstrom bereitstellt
- Optional für externe Zirkulation: Modul Z4 (ZEWO 27060054) oder Modul Z3 (ZEWO 27060055)
- Absperr- und Sicherheitsarmaturen nach örtlichen Vorschriften, Zirkulation nach DVGW W 551
- Installation durch einen Fachbetrieb
Downloads
Datenblatt ZEWO Frischwasserstation FW-E 60 (siehe Dokumente)
