Beschreibung

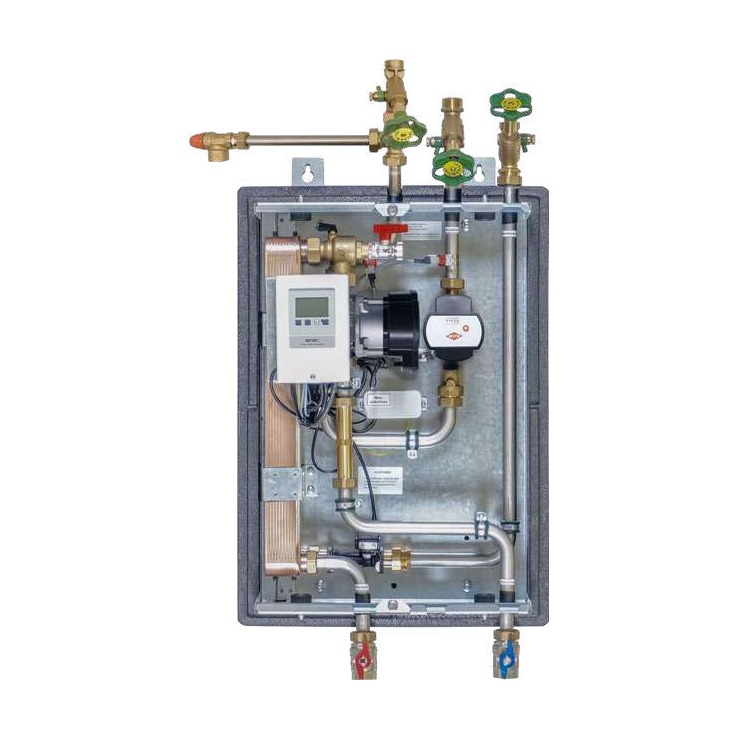

Die ZEWO Frischwasserstation FW-EZ 40 erwärmt Trinkwasser zentral im Durchflussprinzip am Pufferspeicher und bringt die Trinkwasserzirkulation gleich mit: Eine Hocheffizienz-Zirkulationspumpe mit Rückflussverhinderer wird vom Frischwasserregler nach Temperatur, Zeitprogramm und Impuls drehzahlgeregelt angesteuert. Die Heizungspumpe arbeitet leistungsgeregelt, ein Vortex-Sensor erfasst Durchfluss und Warmwassertemperatur. Ein Passstück (130 mm) für einen Wärmemengenzähler ist integriert, Speicherladung und Kaskadenbetrieb sind möglich. Diese Ausführung hat einen kupfergelöteten Edelstahl-Plattenwärmetauscher.
Merkmale
- Zapfleistung 36 l/min (10 → 45 °C bei 60 °C Vorlauf) bzw. 28 l/min (10 → 60 °C bei 70 °C Vorlauf)
- Integrierte Zirkulation mit Hocheffizienz-Zirkulationspumpe (PWM) und Rückflussverhinderer
- Passstück für Wärmemengenzähler (130 mm) und Direktmessstelle
- Trinkwasser-Schrägsitzventile nach DIN EN 13828, Spül-, Füll- und Entleerungsanschlüsse, Abgänge oben
- Speicherladung und Kaskadenbetrieb möglich
- Edelstahl-Plattenwärmetauscher 1.4401, kupfergelötet; EPP-Gehäuse mit Design-Front
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 27060058 |
| EAN | 4251346886025 |
| Plattenwärmetauscher | Edelstahl 1.4401, kupfergelötet |
| Zapfleistung bei Vorlauf 60 °C, Kaltwasser 10 °C → Warmwasser 45 °C | 36 l/min (90 kW, Rücklauf 16 °C) |
| Zapfleistung bei Vorlauf 70 °C, Kaltwasser 10 °C → Warmwasser 60 °C | 28 l/min (100 kW, Rücklauf 22 °C) |
| Massenstrom primär (45 °C / 60 °C Warmwasser) | 1.745 / 1.769 kg/h |
| Druckstufe primär / sekundär | PN 6 / PN 10 |
| Max. Temperatur (kurzzeitig) primär / sekundär | 110 / 75 °C |
| Anschluss Pufferspeicher (primär) | DN 25, G 1″ IG |
| Anschluss Trinkwasser (sekundär) | DN 20, G 1″ AG |
| Verrohrung | Edelstahl 1.4401, 22 × 1 mm |
| Sensoren | Vortex-Sensor (Durchfluss, Warmwassertemperatur), PT1000-Fühler (Kaltwasser, Puffer, Zirkulation) |
| Abmessungen B × H × T | 480 × 675 × 240 mm |
| Gehäuse | EPP, schwarz, mit Design-Front |
Lieferumfang
- Frischwasserstation FW-EZ 40 mit Frischwasserregler, Hocheffizienz-Heizungspumpe, Vortex-Sensor und kupfergelötetem Plattenwärmetauscher
- Integrierte Zirkulationseinheit mit Hocheffizienz-Zirkulationspumpe und Rückflussverhinderer
- Armaturenträger mit Schrägsitzventilen und Zählerpassstück, EPP-Isoliergehäuse mit Design-Front, Bedienungsanleitung und Montagezubehör
Zusätzlich erforderlich
- Pufferspeicher, der den nötigen Heizwasservolumenstrom bereitstellt
- Zirkulationsleitung nach DVGW W 551
- Optional: Vormischer-Set (ZEWO 27060065) und Wärmemengenzähler für das Passstück
- Absperr- und Sicherheitsarmaturen nach örtlichen Vorschriften, Installation durch einen Fachbetrieb
Downloads
Datenblatt ZEWO Frischwasserstation FW-EZ 40 (siehe Dokumente)
