Beschreibung

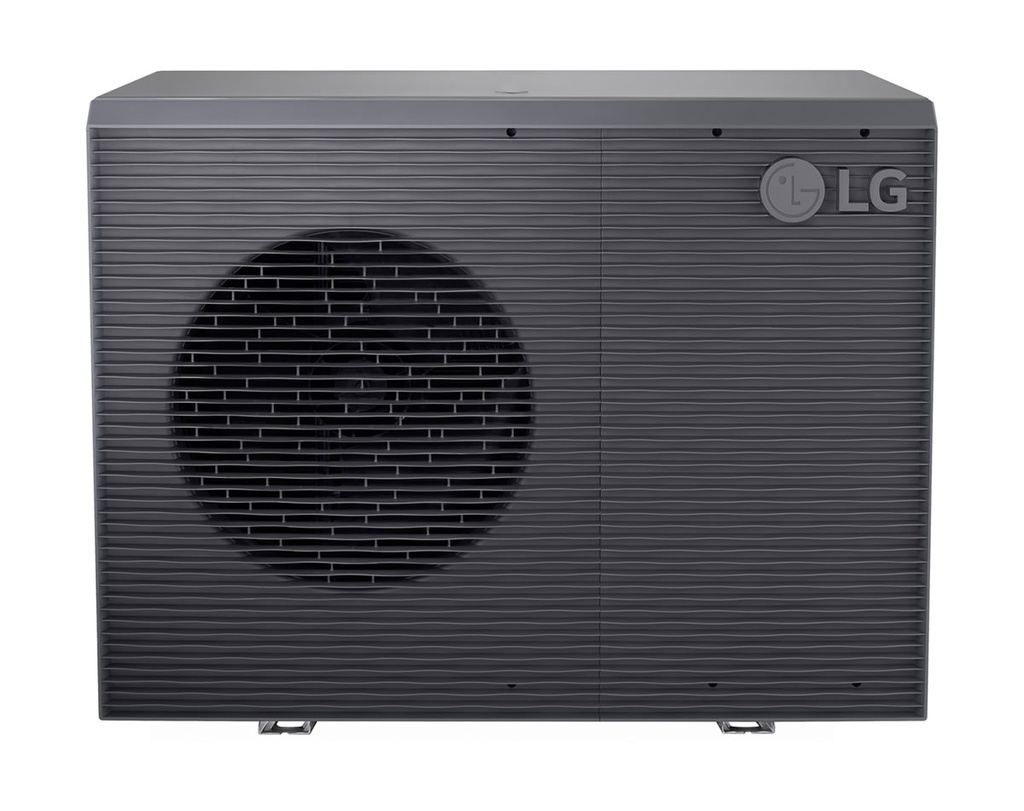

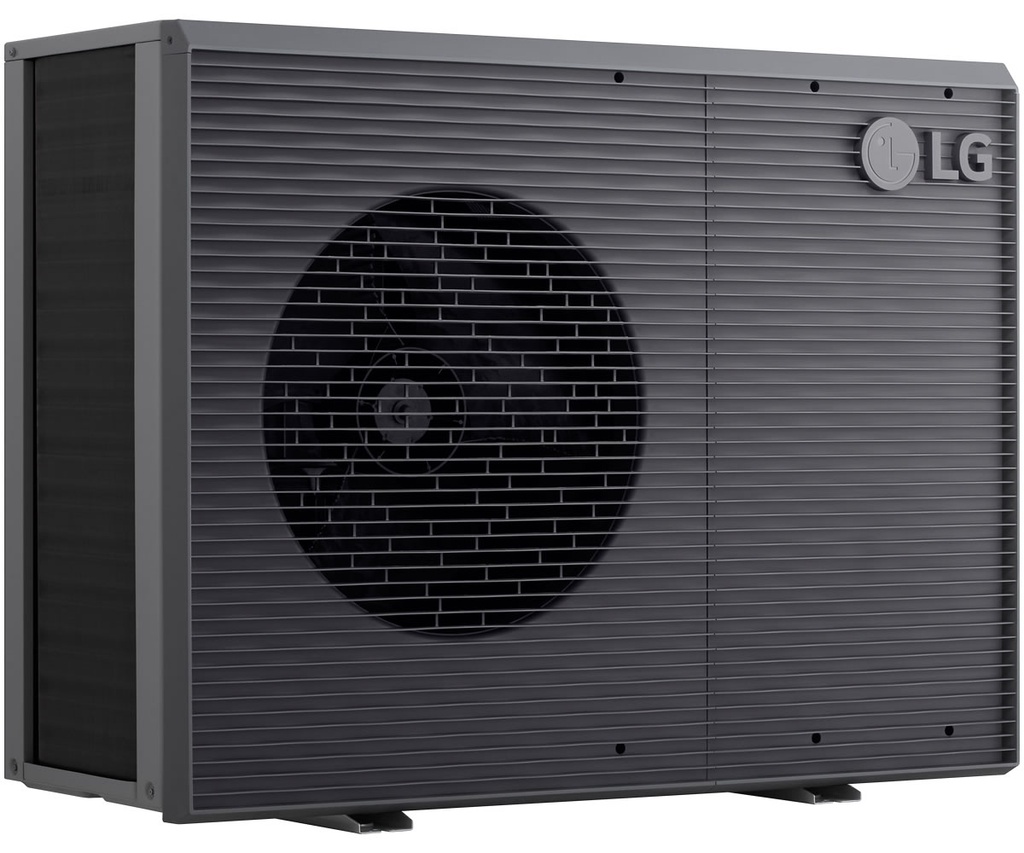

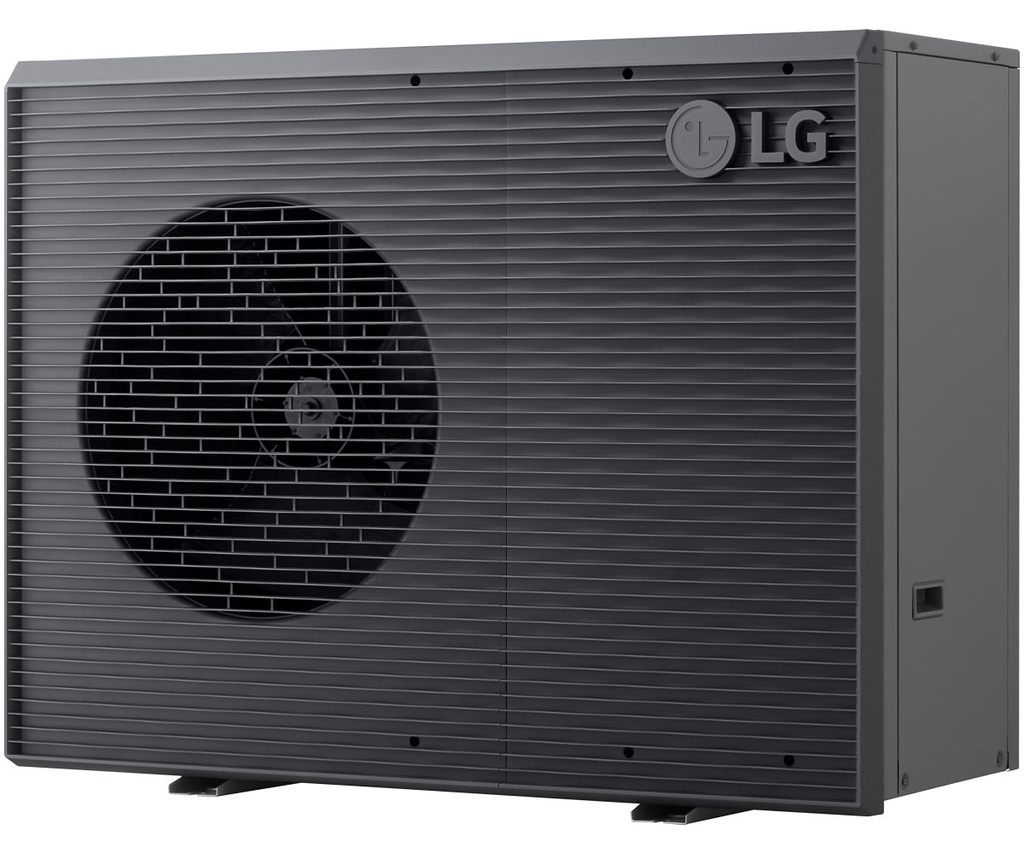

Luft/Wasser-Wärmepumpe in Monoblock-Bauweise mit dem natürlichen Kältemittel R290 (GWP 3). Der komplette Kältekreis sitzt in der Außeneinheit, im Haus wird nur Wasser geführt – auf der Baustelle ist deshalb kein Kälteschein nötig. Vorlauftemperaturen bis 75 °C machen die Anlage auch für die Sanierung mit bestehenden Heizkörpern geeignet. Fünf Leistungsstufen von 7 bis 16 kW, jeweils dreiphasig.
- Fünf Leistungsstufen: 7, 9, 12, 14 und 16 kW – oben als Variante wählbar
- Natürliches Kältemittel R290, GWP 3
- Vorlauftemperatur bis 75 °C – auch für Bestandsheizkörper
- Saisonale Raumheizungseffizienzklasse A+++ bei 35 °C und bei 55 °C
- Monoblock – kein Kältemittelanschluss auf der Baustelle nötig
- Betrieb bis -28 °C Außentemperatur

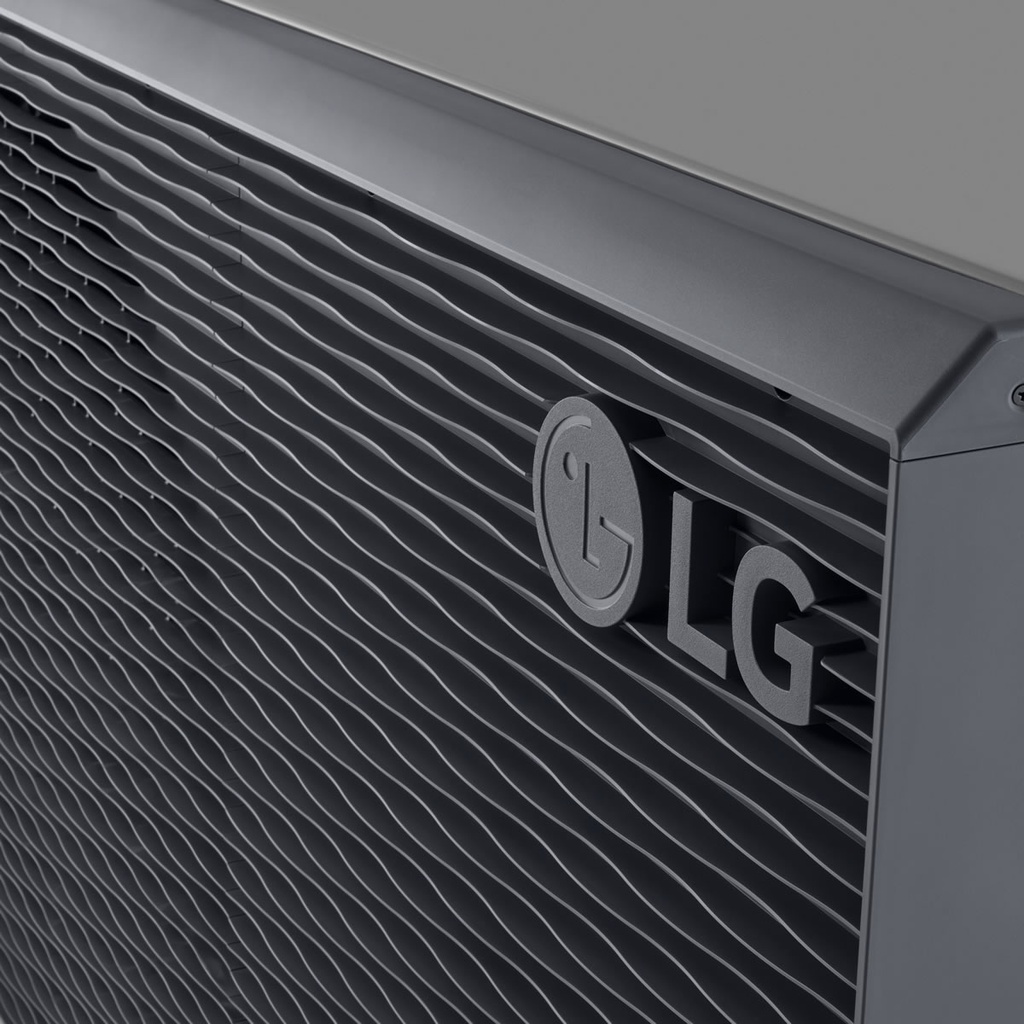

- Gehäuse Staubgrau RAL 7037, Frontgitter Basaltgrau RAL 7012
Technische Daten
| 7 kW | 9 kW | 12 kW | 14 kW | 16 kW |
|---|
| Modell Außeneinheit | HM073HF.UB40 | HM093HF.UB40 | HM123HF.UB60 | HM143HF.UB60 | HM163HF.UB60 |
| Artikelnummer | TM176/073 | M176/193 | TM176/123 | 84186900 | durch ETG zu bestätigen |
| Heizleistung / COP (A7/W35) | 7,00 kW / 5,00 | 9,00 kW / 4,70 | 12,00 kW / 4,70 | 14,00 kW / 4,50 | 16,00 kW / 4,30 |
| Heizleistung / COP (A-7/W35) | 7,00 kW / 2,80 | 9,00 kW / 2,70 | 11,80 kW / 3,27 | 13,00 kW / 3,21 | 13,80 kW / 3,17 |
| SCOP (35 °C / 55 °C) | 5,24 / 3,86 | 5,20 / 3,86 | 5,45 / 3,97 | 5,38 / 3,96 | 5,11 / 3,92 |
| Raumheizungseffizienz ηs (35/55 °C) | 207 % / 151 % | 205 % / 151 % | 215 % / 156 % | 212 % / 155 % | 201 % / 154 % |
| Effizienzklasse (35 °C / 55 °C) | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ |
| Warmwasser-Wirkungsgrad (Profil L) | – | – | 130 % | 130 % | 130 % |
| Kältemittel / GWP | R290 / 3 | R290 / 3 | R290 / 3 | R290 / 3 | R290 / 3 |
| Vorfüllmenge | 900 g | 900 g | 1.200 g | 1.200 g | 1.200 g |
| Betriebsbereich Heizen | -28 bis 35 °C | -28 bis 35 °C | -28 bis 35 °C | -28 bis 35 °C | -28 bis 35 °C |
| Betriebsbereich Kühlen | 5 bis 48 °C | 5 bis 48 °C | 5 bis 48 °C | 5 bis 48 °C | 5 bis 48 °C |
| Vorlauftemperatur max. | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C |

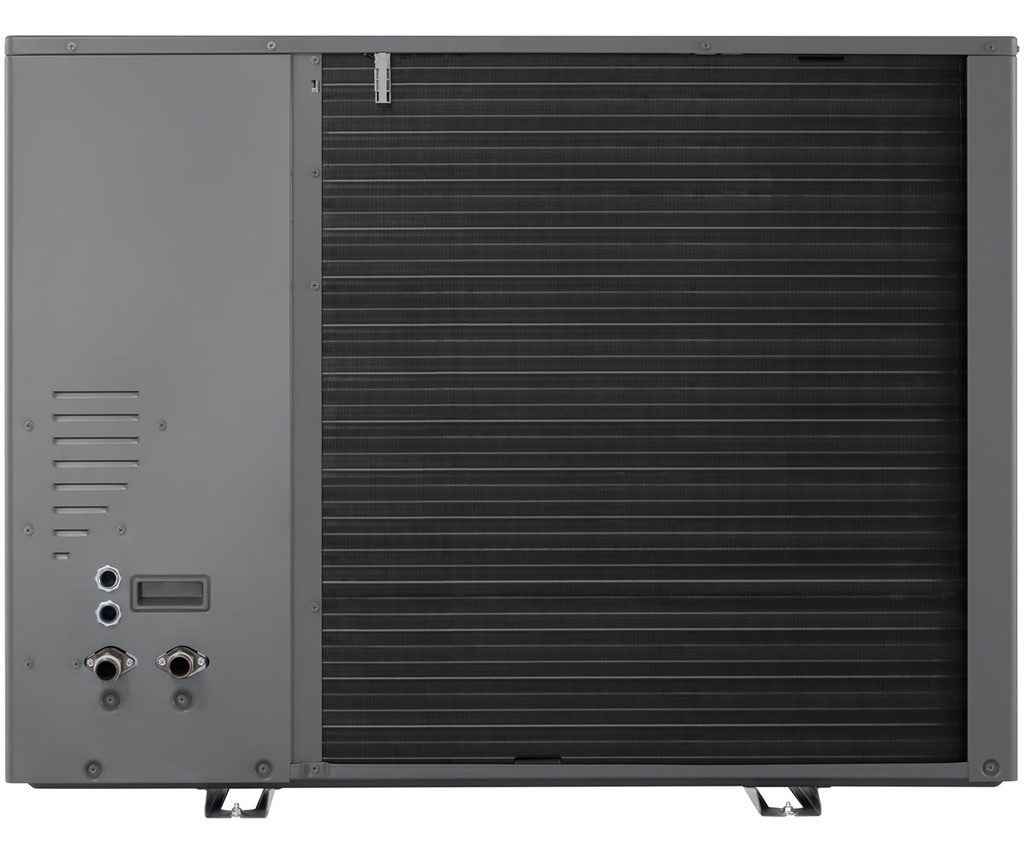

| Wasseranschluss | 1 Zoll Außengewinde nach ISO 7-1 | 1 Zoll Außengewinde nach ISO 7-1 | 1 Zoll Außengewinde nach ISO 7-1 | 1 Zoll Außengewinde nach ISO 7-1 | 1 Zoll Außengewinde nach ISO 7-1 |
| Abmessungen (B × H × T) | 1.320 × 1.019 × 520 mm | 1.320 × 1.019 × 520 mm | 1.560 × 1.019 × 520 mm | 1.560 × 1.019 × 520 mm | 1.560 × 1.019 × 520 mm |
| Gewicht (leer) | 130 kg | 130 kg | 181 kg | 181 kg | 181 kg |
| Stromversorgung | 380–415 V, 3~, 50 Hz | 380–415 V, 3~, 50 Hz | 380–415 V, 3~, 50 Hz | 380–415 V, 3~, 50 Hz | 380–415 V, 3~, 50 Hz |
| Empfohlener Schutzschalter | 16 A | 16 A | 16 A | 16 A | 16 A |
| Schallleistung (Nenn / geräuscharm) | 49 / 48 dB(A) | 50 / 48 dB(A) | 49 / 48 dB(A) | 51 / 50 dB(A) | 52 / 51 dB(A) |
| Schalldruck in 5 m | 27 / 26 dB(A) | 28 / 26 dB(A) | 27 / 26 dB(A) | 29 / 28 dB(A) | 30 / 29 dB(A) |
