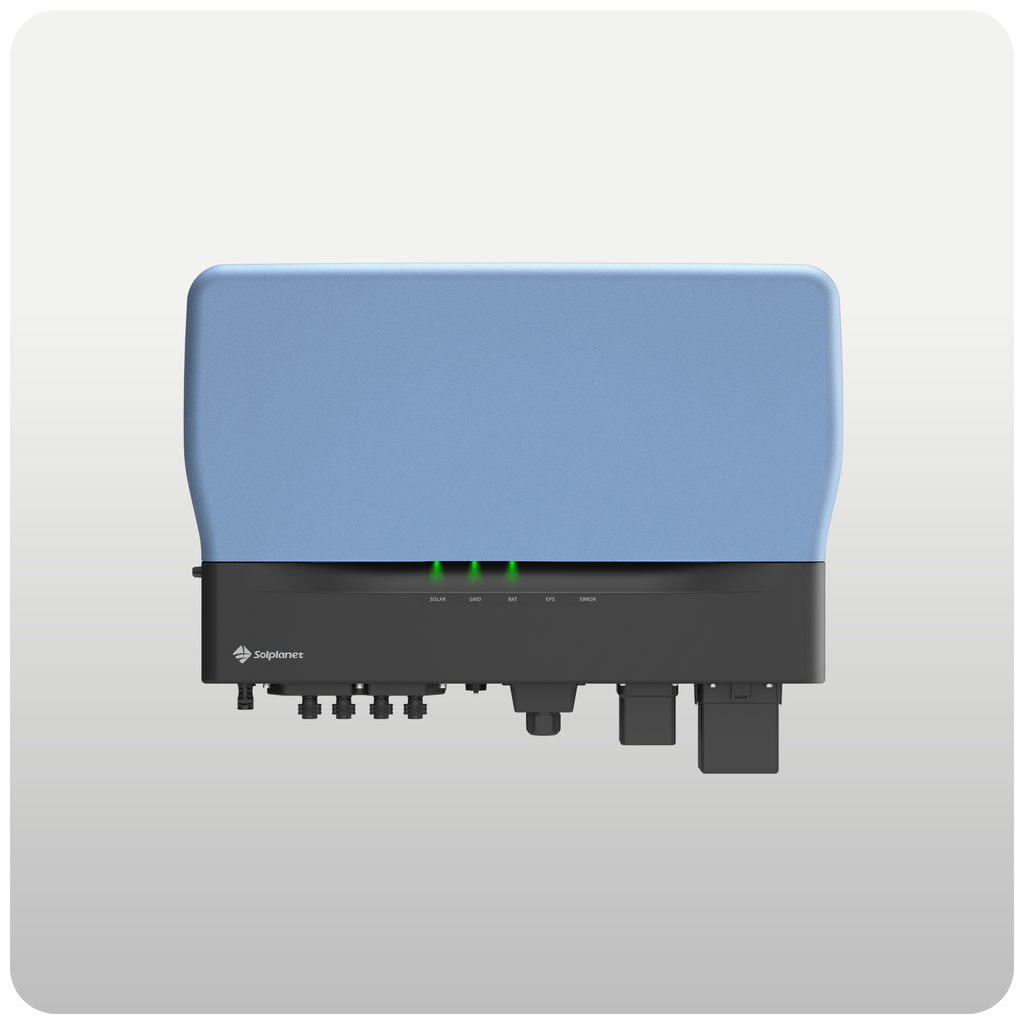

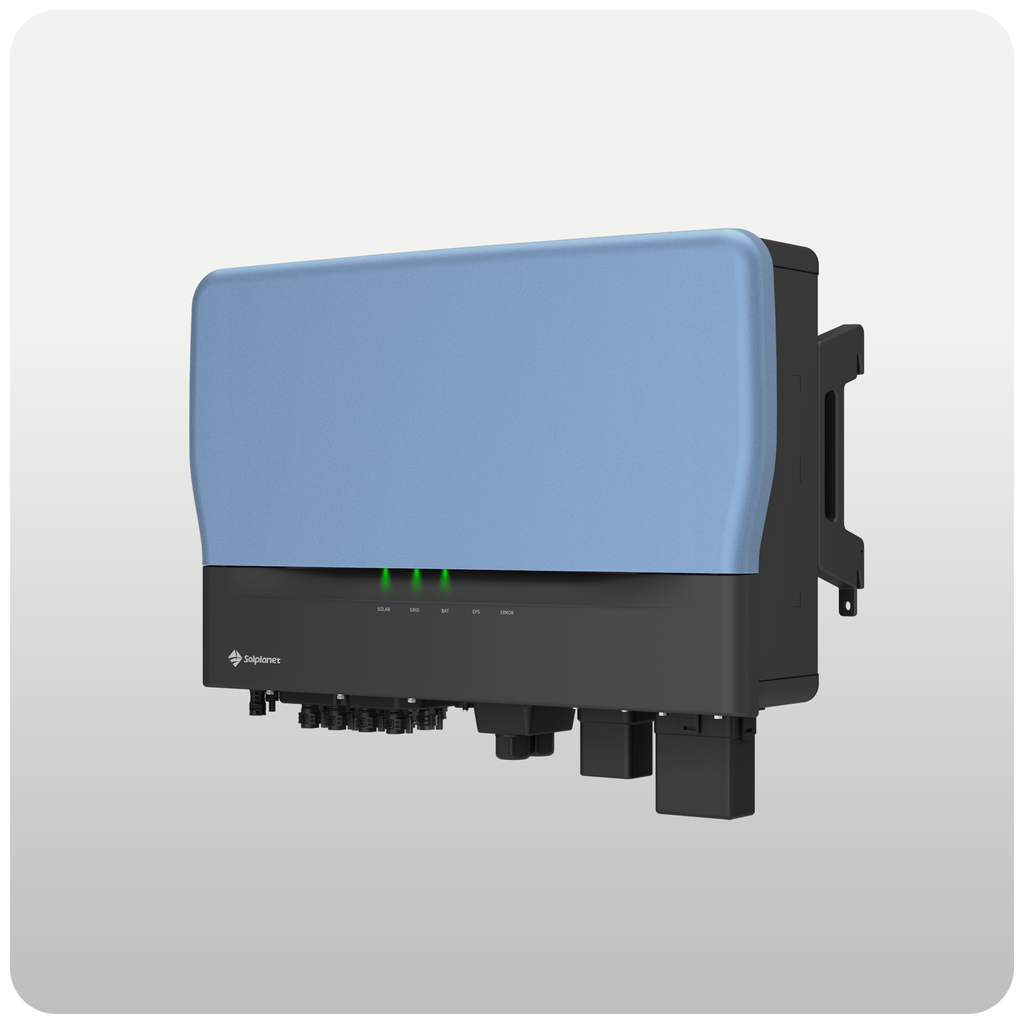

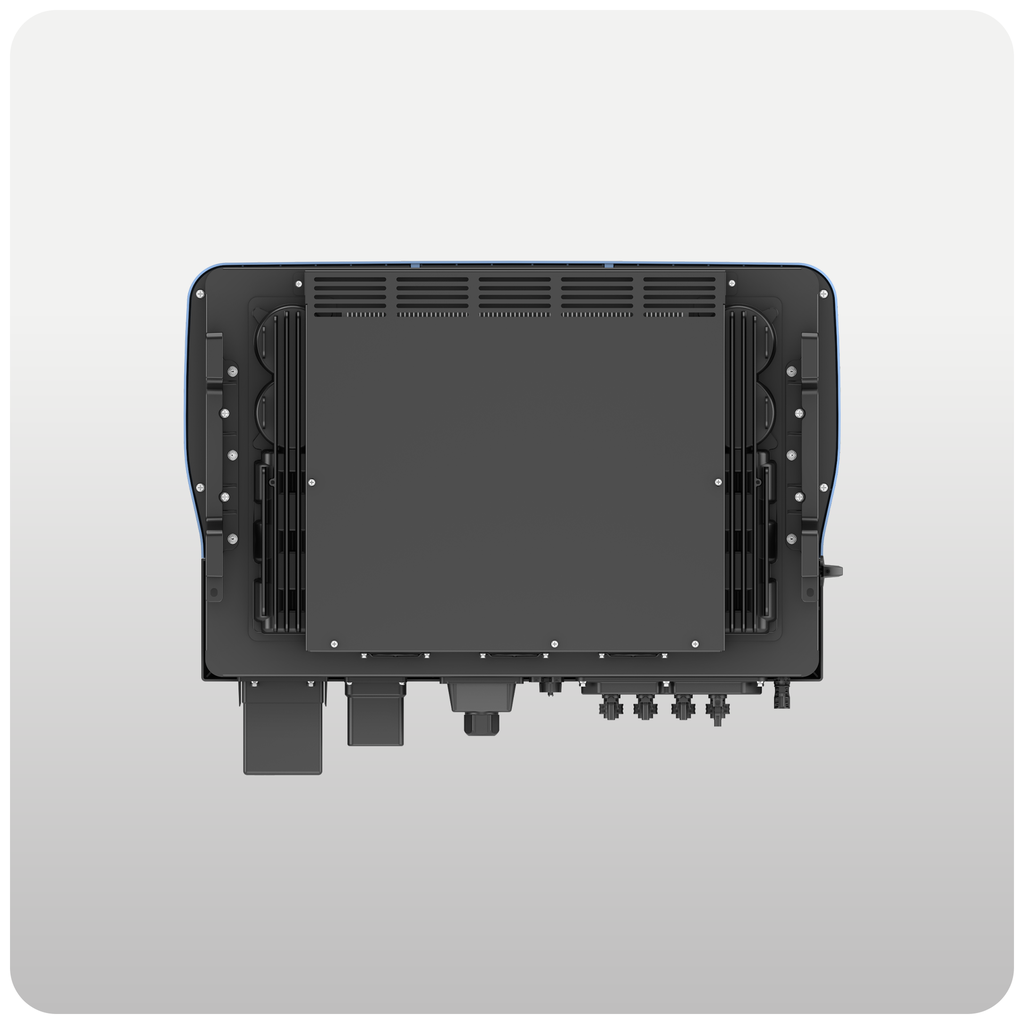

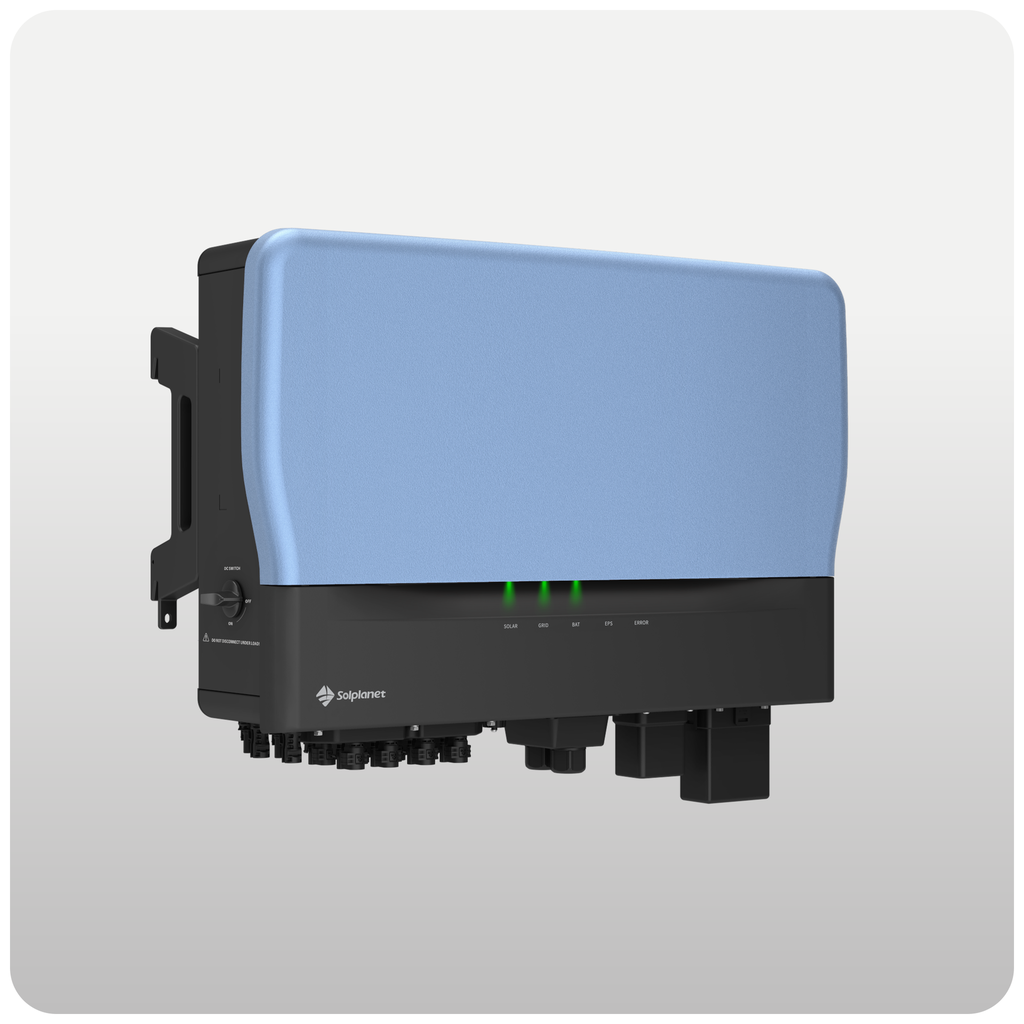

Solplanet ASW TH Hybrid-Wechselrichter 15 – 25 kW

Solplanet
Anmelden, um den Preis zu sehen

  • Ausführung
Auf die Wunschliste
Allgemeine Geschäftsbedingungen

Beschreibung

Die Solplanet ASW TH-Serie sind dreiphasige Hybrid-Wechselrichter mit 15, 20 oder 25 kW AC-Leistung, vier MPP-Trackern und bis zu 200 % PV-Überdimensionierung. Hochvolt-Batterien von 120 bis 800 V werden mit bis zu 100 A geladen und entladen; ShadeSol-Schattenmanagement, intelligente Betriebsmodi, dynamische Einspeiseregelung und eine Umschaltzeit unter 10 ms auf USV-Niveau sorgen für Flexibilität und Versorgungssicherheit. Das IP66-Gehäuse erlaubt Innen- und Außenmontage, Inbetriebnahme und Monitoring erfolgen per Solplanet App. Die Leistungsgröße wird als Variante gewählt.

Merkmale

  • Dreiphasig 15 / 20 / 25 kW, 4 MPPT, bis 200 % PV-Überdimensionierung (30 – 50 kWp)
  • Batteriespannung 120 – 800 V (LiFePO4), bis 100 A Lade-/Entladestrom, bis 2 Batterieeingänge
  • EPS-Notstrom mit Umschaltzeit < 10 ms, bis 45 kVA Spitzenleistung
  • Max. Wirkungsgrad bis 98,4 %, MPPT 99,9 %, ShadeSol-Schattenmanagement
  • IP66, DC-Überspannungsschutz Typ II, String-Stromüberwachung, Diebstahlschutz
  • Solplanet App, WLAN/LAN-Dongle, RS485/Modbus, Parallelbetrieb möglich

Technische Daten

Merkmal15 kW20 kW25 kW
ModellASW015K-THASW020K-THASW025K-TH
TypDreiphasiger Hybrid-Wechselrichter (PV + Hochvolt-Batterie)Dreiphasiger Hybrid-Wechselrichter (PV + Hochvolt-Batterie)Dreiphasiger Hybrid-Wechselrichter (PV + Hochvolt-Batterie)
Max. PV-Eingangsleistung30.000 Wp (bis 200 % Überdimensionierung)40.000 Wp (bis 200 % Überdimensionierung)50.000 Wp (bis 200 % Überdimensionierung)
Max. Eingangsspannung1.000 V1.000 V1.000 V
MPP-Spannungsbereich / Nenn-Eingangsspannung150 – 950 V / 630 V150 – 950 V / 630 V150 – 950 V / 630 V
Min. Eingangsspannung / Startspannung95 V / 180 V95 V / 180 V95 V / 180 V
MPP-Tracker / Strings je MPPT4 / 14 / 14 / 1
Max. Eingangsstrom / Kurzschlussstrom je MPPT20 A / 25 A40 A / 50 A40 A / 50 A
Batteriespannungsbereich / Batterietyp120 – 800 V / LiFePO4120 – 800 V / LiFePO4120 – 800 V / LiFePO4
Max. Lade-/Entladeleistung30.000 W (PV + Netz) / 15.000 W40.000 W (PV + Netz) / 20.000 W50.000 W (PV + Netz) / 25.000 W
Max. Lade-/Entladestrom50 A / 50 A, 1 Batterieeingang100 A / 100 A, 2 unabhängige Batterieeingänge100 A / 100 A, 2 unabhängige Batterieeingänge
AC-Nennspannung / Frequenz3/N/PE, 230 V / 400 V, 50 Hz3/N/PE, 230 V / 400 V, 50 Hz3/N/PE, 230 V / 400 V, 50 Hz
AC-Nennleistung / Max. Scheinleistung15.000 W / 15.000 VA20.000 W / 20.000 VA25.000 W / 25.000 VA
AC-Nennstrom / Max. Ausgangsstrom21,7 A / 23,9 A29,0 A / 31,9 A36,2 A / 39,8 A
Leistungsfaktor1 / 0,8 induktiv bis 0,8 kapazitiv1 / 0,8 induktiv bis 0,8 kapazitiv1 / 0,8 induktiv bis 0,8 kapazitiv
EPS-Notstrom15.000 VA (16.500 VA dauerhaft, 30.000 VA Spitze 10 s), Umschaltzeit < 10 ms20.000 VA (22.000 VA dauerhaft, 40.000 VA Spitze 10 s), Umschaltzeit < 10 ms25.000 VA (27.500 VA dauerhaft, 45.000 VA Spitze 10 s), Umschaltzeit < 10 ms
Europäischer / Max. Wirkungsgrad97,2 % / 98,0 %, MPPT 99,9 %97,9 % / 98,4 %, MPPT 99,9 %97,9 % / 98,4 %, MPPT 99,9 %
SchutzDC-Überspannungsschutz Typ II, Isolationsmessung, Verpolungsschutz PV + Batterie, RCMU, InselnetzerkennungDC-Überspannungsschutz Typ II, Isolationsmessung, Verpolungsschutz PV + Batterie, RCMU, InselnetzerkennungDC-Überspannungsschutz Typ II, Isolationsmessung, Verpolungsschutz PV + Batterie, RCMU, Inselnetzerkennung
NetzformenTN-S, TN-C, TN-C-S, TTTN-S, TN-C, TN-C-S, TTTN-S, TN-C, TN-C-S, TT
KommunikationWLAN/LAN-Dongle, RS485 (Modbus RTU, SunSpec), LAN (Modbus TCP), CAN (BMS)WLAN/LAN-Dongle, RS485 (Modbus RTU, SunSpec), LAN (Modbus TCP), CAN (BMS)WLAN/LAN-Dongle, RS485 (Modbus RTU, SunSpec), LAN (Modbus TCP), CAN (BMS)
Digitale Ein-/Ausgänge7 Eingänge / 3 Ausgänge, Einspeiseregelung integriert7 Eingänge / 3 Ausgänge, Einspeiseregelung integriert7 Eingänge / 3 Ausgänge, Einspeiseregelung integriert
Betriebstemperatur / Schutzart−30 °C bis +60 °C / IP66−30 °C bis +60 °C / IP66−30 °C bis +60 °C / IP66
Kühlung / AufstellhöheSmart Cooling / max. 4.000 mSmart Cooling / max. 4.000 mSmart Cooling / max. 4.000 m
Abmessungen B × H × T769 × 491 × 285 mm769 × 491 × 285 mm769 × 491 × 285 mm
Gewicht52 kg58 kg58 kg
FarbeMorandi-BlauMorandi-BlauMorandi-Blau

Lieferumfang

  • Solplanet ASW TH Hybrid-Wechselrichter (Modell laut Variante)
  • WLAN-Dongle (Solplanet), Wandhalterung, AC-/DC-Stecker, Dokumentation

Zusätzlich erforderlich

  • Hochvolt-Batterie 120 – 800 V (z. B. Solplanet Ai-HB G2 Pro) für Speicherbetrieb
  • Smart Meter für Einspeiseregelung und Eigenverbrauchsoptimierung
  • Netzanschluss 3/N/PE 400 V, Absicherung und PV-Strings bauseits

Downloads

Datenblatt Solplanet ASW TH-Serie 15 – 30 kW (siehe Dokumente)

Kontaktieren Sie uns
Dokumente
Datenblatt Solplanet ASW TH-Serie 15 – 30 kW

Spezifikationen

Ausführung 15 kW, 20 kW, 25 kW
