Beschreibung

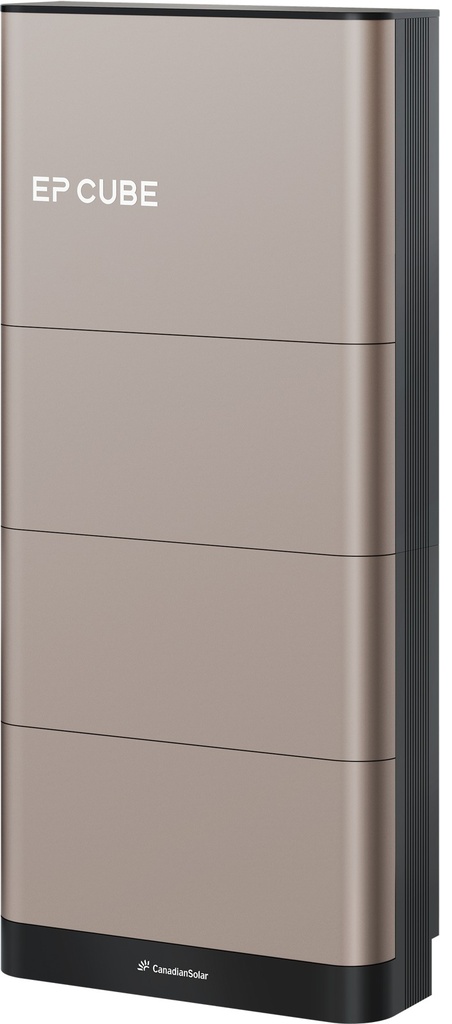

Dreiphasiges EP Cube Speichersystem mit Hybrid-Wechselrichter, LFP-Batteriemodulen, passender Basis, Systemzähler und Smart Gateway. Wählen Sie die Batterienennkapazität von 10 bis 40 kWh. Modulanzahl, Basis und reine Batterie-Ausgangsleistung unterscheiden sich je nach Variante.
Merkmale
- Dreiphasiger Hybrid-Wechselrichter mit vier MPP-Trackern
- 2 bis 8 modulare LFP-Batteriemodule, je nach Kapazität
- Smart Gateway und dreiphasiger Zähler im Paket enthalten
- Ersatzstromfunktion bei entsprechender Installation
Technische Daten
| Merkmal | PCS-EU2-T12G1 + B2-5G + SG-EU2-G1 |
|---|
| Marke | Canadian Solar EP Cube |
| Batterienennkapazität | 10 / 15 / 20 / 25 / 30 / 35 / 40 kWh, nach Auswahl |
| AC-Anschluss | Dreiphasig, 3 L / N / PE, 400 V, 50 Hz |
| AC-Leistung | Bis 12 kVA; Einstellung entsprechend Netzvorgaben |
| Maximale PV-Eingangsleistung | 24 kWp |
| MPP-Tracker | 4; je 1 String |
| MPP-Spannungsbereich | 85–850 V DC |
| Maximale PV-Eingangsspannung | 1.000 V DC |
| Maximaler Eingangsstrom je MPPT | 17 A |
| Maximaler Kurzschlussstrom je MPPT | 24 A |
| Ersatzstrom mit Gateway | Bis 12 kVA mit PV und Batterie; Umschaltzeit < 20 ms |
| Garantie | Garantie gemäß Herstellerbedingungen; aktuelle Erklärung V3.1 beachten. Die Batterie-Leistungsgarantie ist auf 15 Jahre oder 6.000 vollständige Lade-/Entladezyklen begrenzt. |
| Kapazität | Module | Basis | Dauerleistung nur Batterie |
|---|
| 10 kWh | 2 × 5 kWh | Base2-G5 | 5 kW |
| 15 kWh | 3 × 5 kWh | Base2-G5 | 7 kW |
| 20 kWh | 4 × 5 kWh | Base2-G5 | 10 kW |
| 25 kWh | 5 × 5 kWh | Base2-G3 | 12 kW |
| 30 kWh | 6 × 5 kWh | Base2-G3 | 12 kW |
| 35 kWh | 7 × 5 kWh | Base2-G3 | 12 kW |
| 40 kWh | 8 × 5 kWh | Base2-G3 | 12 kW |
Lieferumfang
- 1 × PCS-EU2-T12G1 Hybrid-Wechselrichter inkl. BMU
- 2 / 3 / 4 / 5 / 6 / 7 / 8 × B2-5G Batteriemodule mit je 5 kWh, entsprechend der gewählten Kapazität
- 1 × passende Basis: Base2-G5 bei 10–20 kWh; Base2-G3 bei 25–40 kWh
- 1 × 3PHMA_3PHSYS Zähler (ACREL)
- 1 × SG-EU2-G1 Smart Gateway
Zusätzlich erforderlich
- Installation, Auslegung und Inbetriebnahme durch einen qualifizierten Fachbetrieb
- Projektabhängige Anschlussleitungen, Schutzorgane und Montagematerial
- PV-Module für die Nutzung von Solarstrom; bei bestehender PV-Anlage ggf. zusätzlicher Erzeugungszähler
