Beschreibung

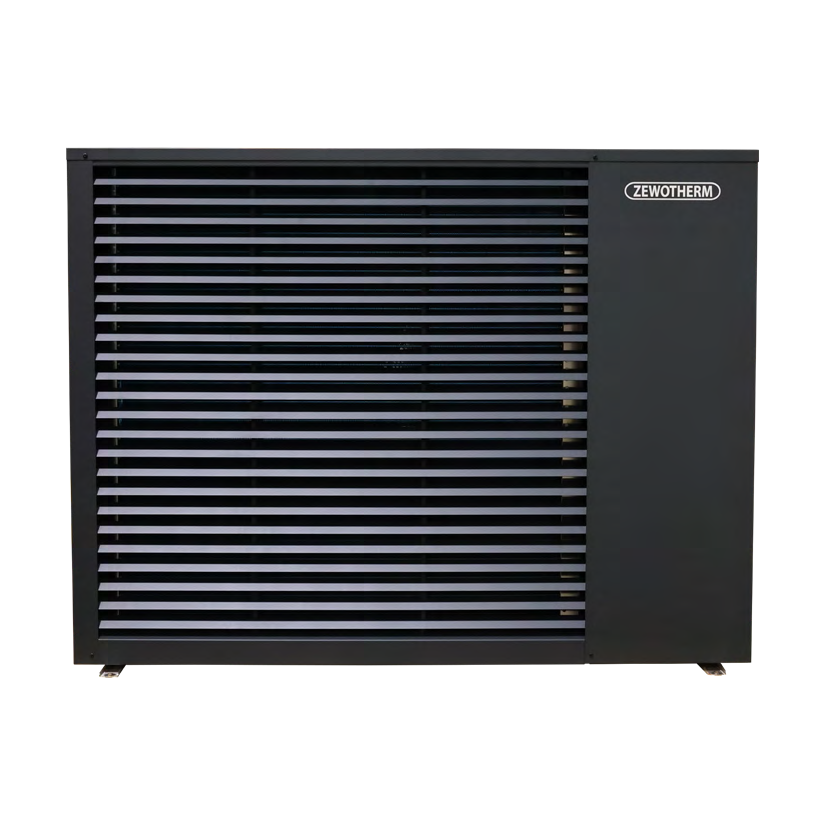

Die ZEWO WP-ALPHA G15 ist die Außeneinheit einer vollmodulierenden Luft/Wasser-Wärmepumpe in Monoblockbauweise. Sie arbeitet mit drehzahlgeregeltem Doppelrotationsverdichter und dem natürlichen Kältemittel R290 in einem geschlossenen Kältekreis – kältetechnische Arbeiten vor Ort entfallen. Mit Vorlauftemperaturen bis 75 °C eignet sie sich für Neubau und Sanierung, auch mit Heizkörpern, und bietet neben Heizen auch Kühlen. Geregelt und elektrisch angeschlossen wird die Außeneinheit über die ZEWO PowerBox ALPHA.
Merkmale
- Leistungsbereich 4,00 – 15,12 kW (A2/W35)
- Energieeffizienzklasse A+++ bei 35 °C und 55 °C, SCOP 5,57 / 4,21
- Natürliches Kältemittel R290, 1,32 kg, Monoblock mit geschlossenem Kältekreis
- Vorlauftemperatur bis 75 °C, Einsatz bis −25 °C Außentemperatur
- Heizen und Kühlen
- Schalldruckpegel nachts 33,4 dB(A) in 3 m Abstand (frei aufgestellt)
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 13130003 |
| EAN | 4255796409407 |
| Bauart | Luft/Wasser-Monoblock, Außenaufstellung |
| Verdichter | Doppelrotation, drehzahlgeregelt |
| Leistungsbereich A2/W35 | 4,00 – 15,12 kW |
| Nennleistung | 10 kW |
| SCOP 35 °C / 55 °C (mittleres Klima) | 5,57 / 4,21 |
| Energieeffizienzklasse 35 °C / 55 °C | A+++ / A+++ |
| Maximale Heizlast des Gebäudes | 15,5 kW |
| Kältemittel / Füllmenge | R290 / 1,32 kg |
| Einsatzbereich Luftansaugtemperatur | −25 bis 38 °C |
| Einsatzbereich Vorlauftemperatur | 20 bis 75 °C |
| Wasserdurchfluss min. / max. | 1,5 / 3,4 m³/h |
| Luftvolumenstrom | 4.500 – 8.300 m³/h |
| Versorgungsspannung | 3~N/PE 400 V 50 Hz |
| Maximaler Strom / Einschaltstrom | 9 A / 5 A |
| Schutzart | IP24 |
| Abmessungen H × B × T | 1.102 × 1.427 × 620 mm |
| Gewicht | 189 kg |
| Schallleistungspegel EN 12102 | 47,7 dB(A) |
| Schalldruckpegel nachts in 3 m (frei aufgestellt) | 33,4 dB(A) |
Lieferumfang
- 1 × ZEWO WP-ALPHA G15 Außeneinheit (ohne PowerBox, ohne Hydraulik)
Zusätzlich erforderlich
- ZEWO PowerBox ALPHA (Anschluss- und Steuerbox mit Regelung)
- Hydraulik nach Systemplanung, z. B. ZEWO Hydraulikstation für ALPHA G7/G15 und 3-Wege-Umschaltventil
- ZEWO Anschlussabdeckung für G15, Fundament bzw. Dämpfungssockel
- Inbetriebnahme durch qualifizierten Fachbetrieb
Downloads
Hersteller-Produktinformation 13130003 (Technische Daten, Katalogauszug) und Montage- und Betriebsanleitung ZEWO WP-ALPHA G7/G15 (siehe Dokumente)
